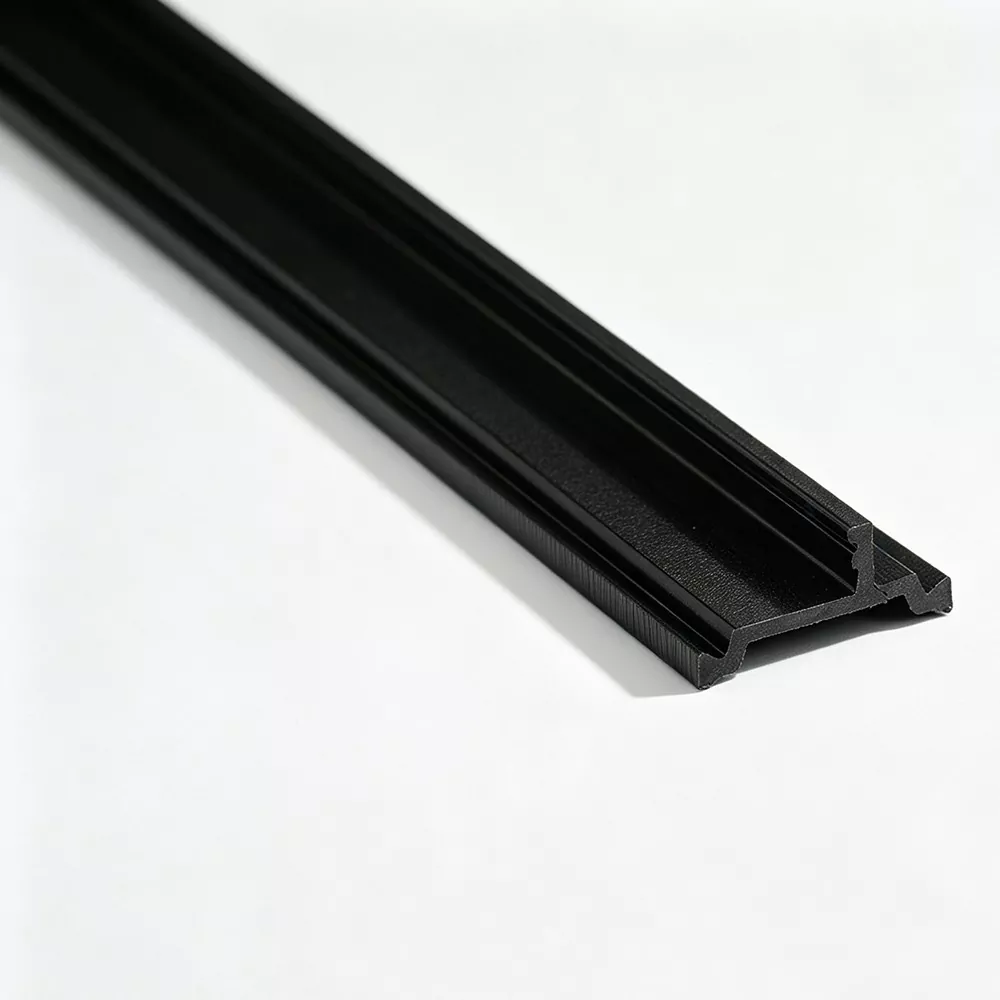

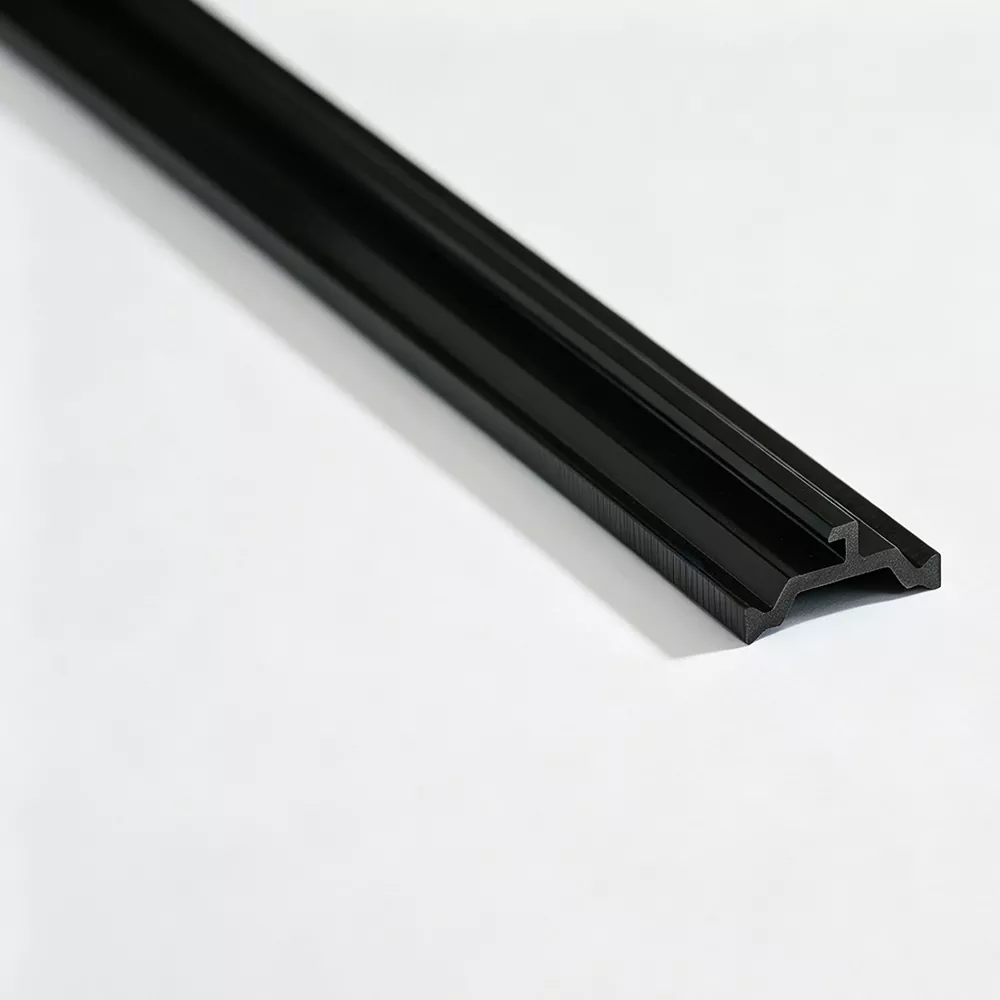

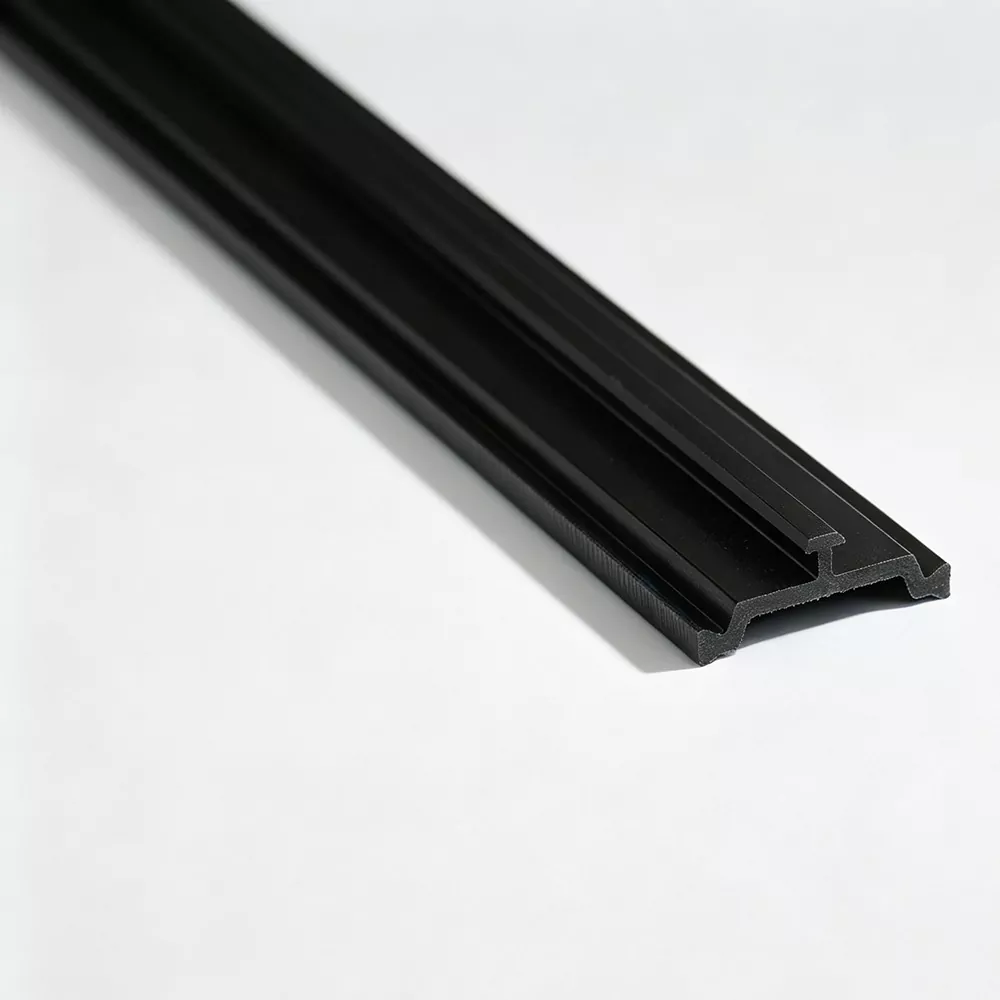

La tira de aislamiento térmico para ventanas corredizas se instala dentro de un marco de aluminio con rotura térmica o perfiles de hoja para crear una separación no metálica entre las secciones de aluminio interior y exterior. Jinxing, un fabricante y fábrica de China, produce estos perfiles principalmente de PA66 GF25 y desarrolla la geometría de la tira de acuerdo con la extrusión de aluminio, la configuración de las ranuras y la estructura de conexión.
Una ventana corredera no utiliza la misma disposición de perfiles que una ventana abatible convencional. El marco suele incorporar carriles y la hoja se desplaza a lo largo del tramo de rodadura diseñado. Por lo tanto, la Banda de Aislamiento Térmico para Ventanas Correderas debe encajar dentro del perfil de aluminio disponible sin interferir con la geometría funcional del conjunto corredero.
Al seleccionar una tira, las dimensiones importantes incluyen:
· Ancho y profundidad de ranura de aluminio
· Anchura y espesor de la tira
· Estructura de bloqueo
· Posición dentro del marco o hoja
· espacio libre alrededor de la sección deslizante
· Método de montaje del perfil
La especificación de la tira debe confirmarse con la extrusión de aluminio real antes de la producción.
El perfil está fabricado en PA66 reforzado con un 25% de fibra de vidrio, proporcionando la rigidez necesaria para mantener su forma diseñada después de su inserción en la extrusión de aluminio.
La sección transversal está diseñada para corresponderse con la ranura receptora, lo que ayuda a que la tira permanezca correctamente posicionada durante el montaje mecánico.
La extrusión y calibración controladas ayudan a mantener un ancho, espesor y dimensiones de sección críticas consistentes a lo largo del perfil.
El material se puede evaluar en cuanto a envejecimiento térmico, propiedades de tracción a temperaturas específicas, resistencia al agua y expansión lineal de acuerdo con los requisitos técnicos aplicables.
Los sistemas de ventanas corredizas pueden utilizar diferentes disposiciones de rotura de puente térmico para el marco exterior y la hoja móvil. Por lo tanto, la geometría de la tira requerida puede variar entre diferentes perfiles de aluminio dentro del mismo sistema de ventanas.
Por ejemplo, un perfil de marco puede requerir un ancho o una disposición de bloqueo diferente al de un perfil de hoja porque sus geometrías de extrusión y espacios de instalación disponibles son diferentes.
Jinxing puede revisar las secciones de aluminio relevantes por separado para determinar la tira de aislamiento térmico adecuada para cada perfil.
La tira aislante debe permanecer dentro de su área de perfil designada y no debe alterar la relación dimensional del carril deslizante.
Por este motivo, la tira:
posición + espesor + geometría del borde + profundidad de inserción
Debe coordinarse con la extrusión de aluminio. La coincidencia dimensional correcta ayuda a evitar interferencias con los componentes del perfil adyacentes durante el montaje.
Jinxing utiliza principalmente PA66 GF25 para tiras de aislamiento térmico para ventanas correderas.
El refuerzo de fibra de vidrio aumenta la rigidez y resistencia mecánica del material base PA66. Para proyectos con especificaciones técnicas definidas, los requisitos mecánicos y materiales relevantes se pueden confirmar antes de la producción.
Para los perfiles de ventanas correderas, la inspección se centra en las dimensiones que afectan la inserción y la relación entre la tira y la extrusión de aluminio.
Los controles clave incluyen:
· Dimensiones generales del perfil
· Dimensiones críticas para encajar en la ranura
· Geometría transversal
· Condición de la superficie
· Propiedades de tracción
· Dureza
· Rendimiento de envejecimiento térmico
· Características de expansión lineal
Los requisitos de inspección se pueden ajustar según las especificaciones del cliente y los estándares aplicables.
Jinxing puede producir perfiles comunes con rotura de puente térmico, como tipo I, tipo C y tipo T, así como secciones no estándar desarrolladas para extrusiones de ventanas corredizas específicas.
La personalización puede cubrir:
|
Artículo |
Requisito disponible |
|
Sección transversal |
Geometría estándar o especial |
|
Dimensiones |
Basado en extrusión de aluminio. |
|
Longitud |
Fijo o personalizado |
|
Color |
Específico del proyecto |
|
Calificación |
Logotipo, número de lote, fecha de producción. |
|
Embalaje |
Embalaje personalizado |
Cuando utilizamos tiras de aislamiento térmico para ventanas correderas, la extrusión de aluminio es la referencia más importante.
Proporcione lo siguiente cuando esté disponible:
Dibujo del perfil de ventana → Dimensiones de la ranura → Sección de tira requerida → Material → Color → Longitud → Cantidad
Si el sistema de ventanas contiene diferentes perfiles de marco y hoja, los dibujos para cada sección relevante se deben proporcionar por separado.
Se instala dentro del marco de aluminio o perfil de hoja con separación térmica. La posición exacta depende del diseño de extrusión.
La tira se puede desarrollar para cualquier tipo de perfil de aluminio, pero la geometría requerida puede diferir entre el marco y la hoja.
Jinxing utiliza principalmente PA66 GF25, con un 25% de refuerzo de fibra de vidrio.
La franja debe diseñarse para permanecer dentro de su área de perfil especificada y mantener las dimensiones requeridas alrededor de la vía. Por lo tanto, se debe comprobar el dibujo de extrusión de aluminio antes de seleccionar la tira.
Sí. Jinxing puede desarrollar una sección personalizada según un plano de extrusión de aluminio o una muestra existente.
Sí. Diferentes extrusiones de marcos y hojas de aluminio pueden requerir diferentes dimensiones de tira o diseños de sección transversal.
