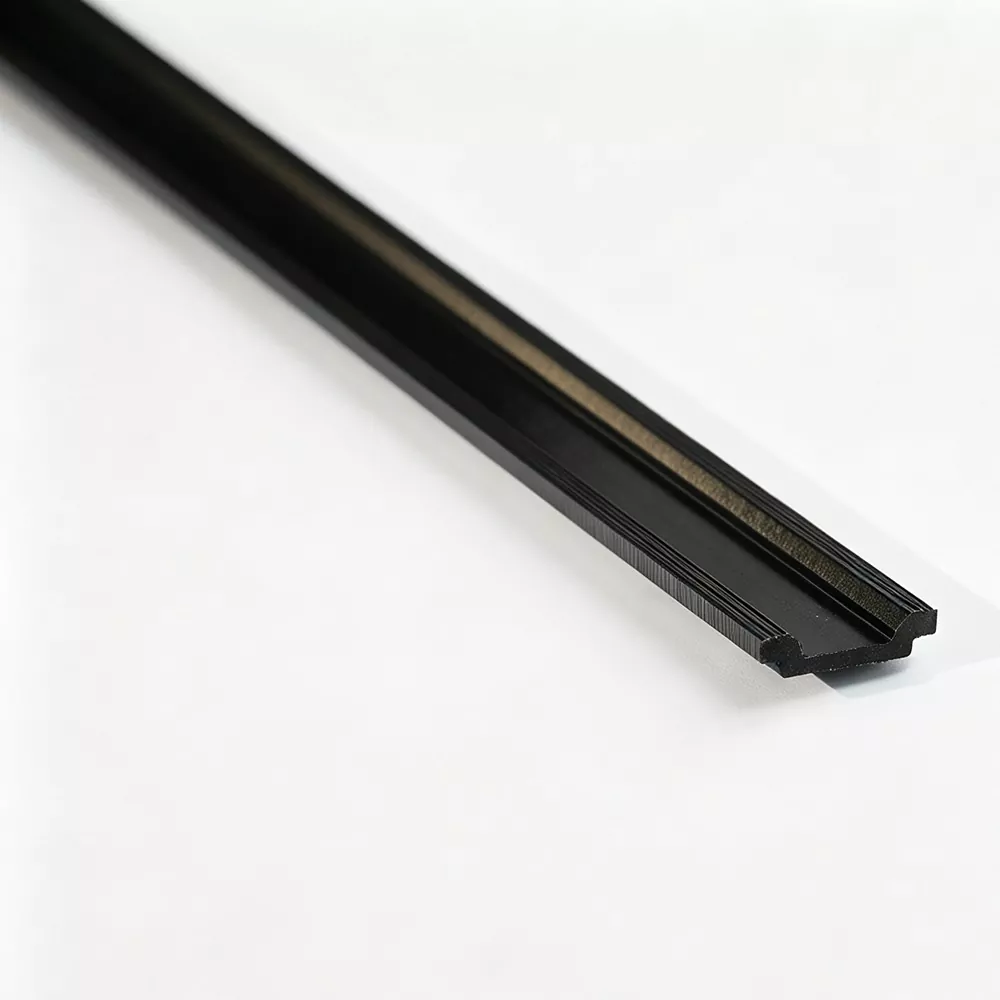

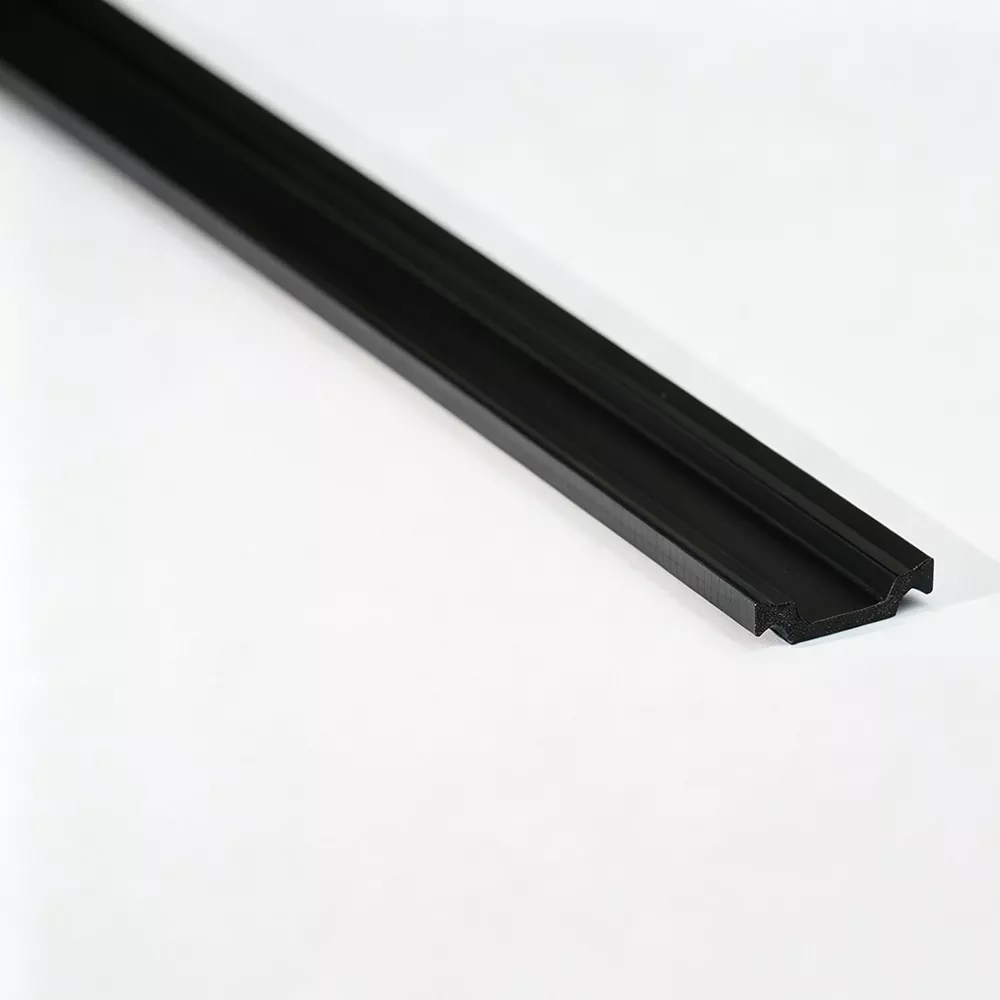

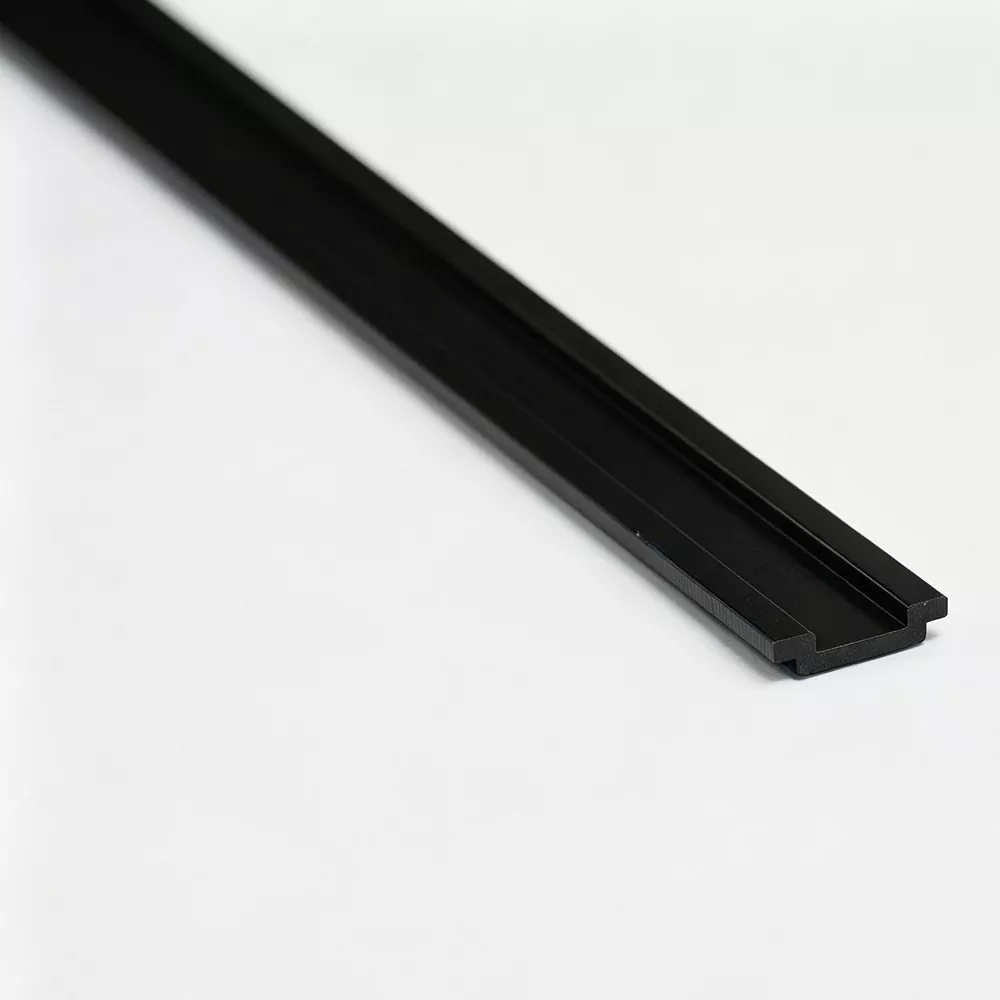

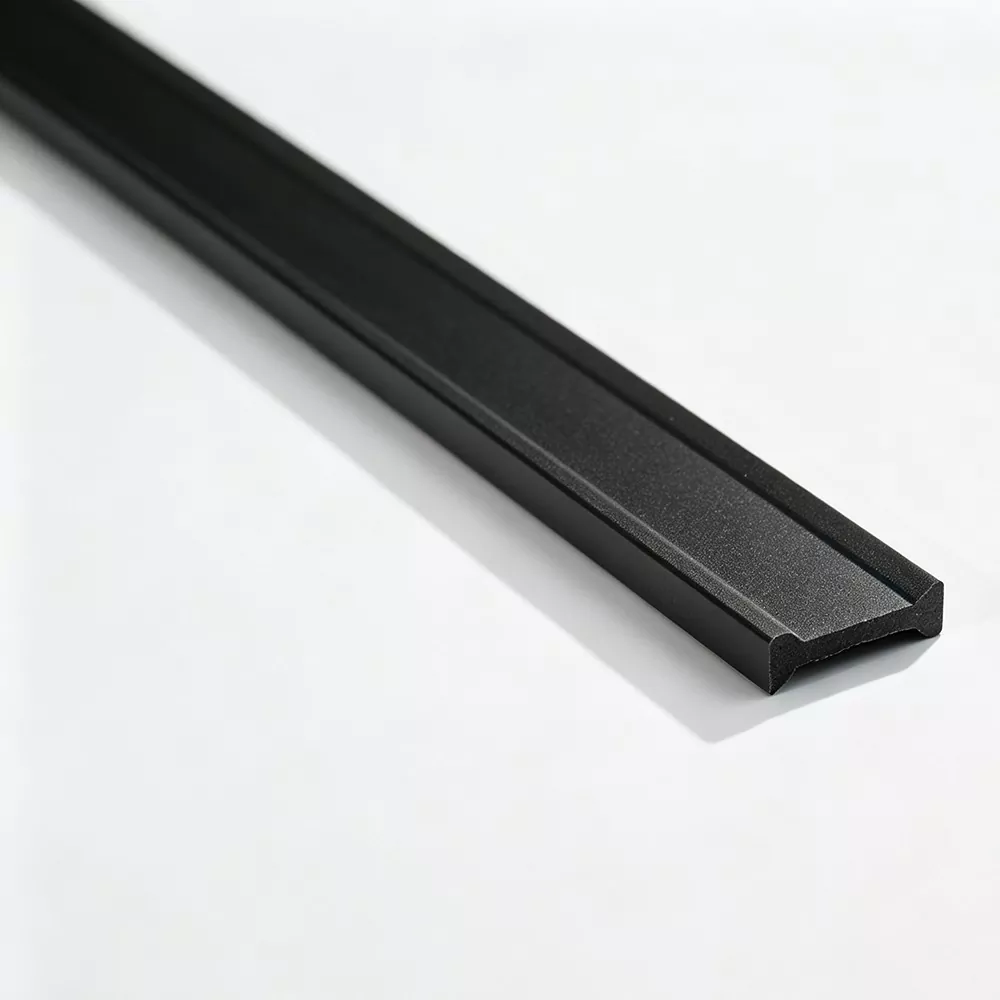

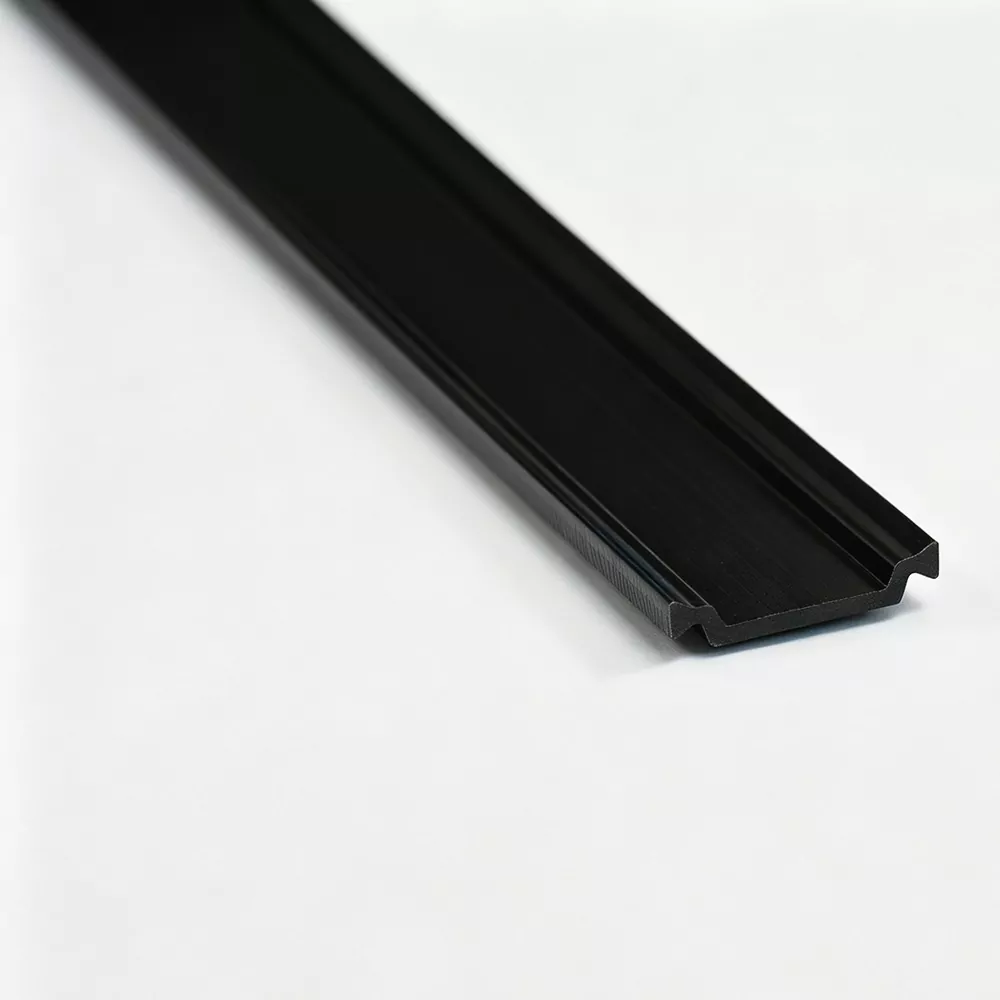

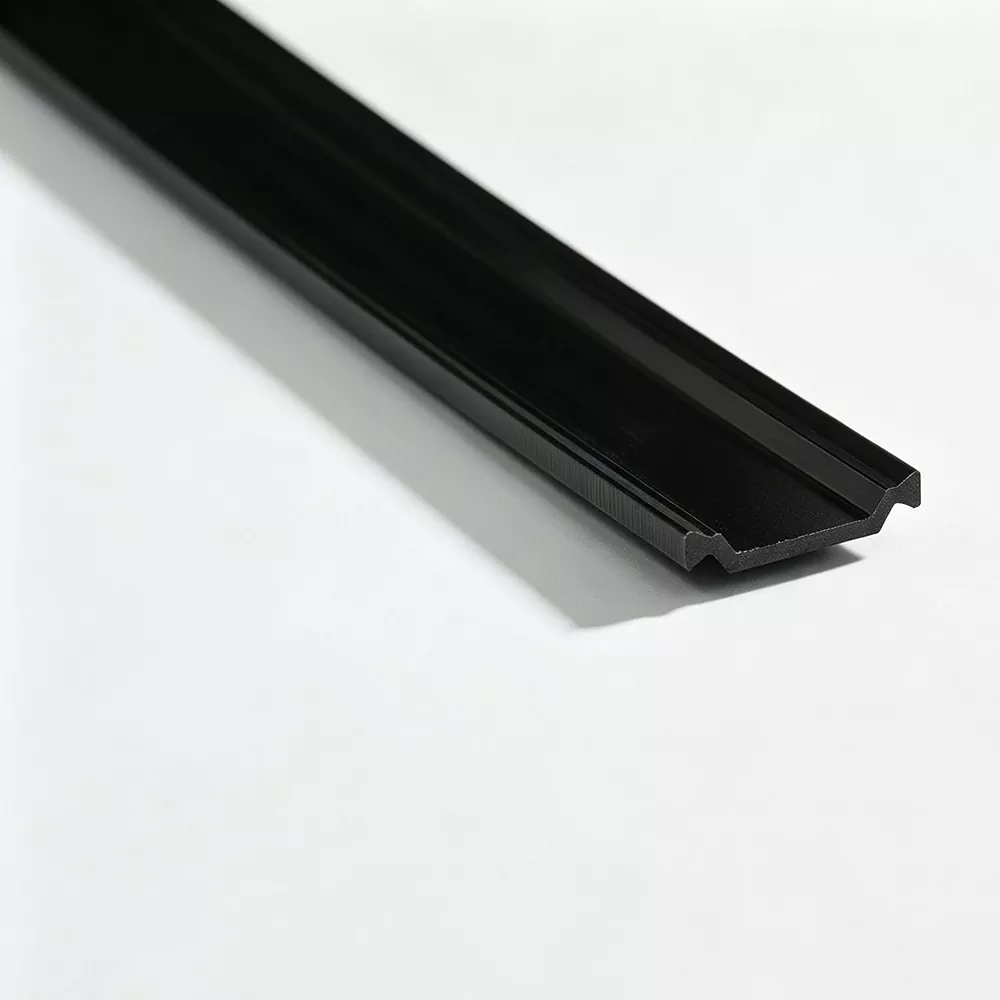

La tira de aislamiento térmico para puertas de aluminio se instala entre secciones de aluminio separadas de un perfil de puerta con rotura térmica. Crea una barrera de poliamida dentro del marco o hoja, reduciendo el recorrido continuo del aluminio entre los lados exterior e interior.
Debido a que las puertas de aluminio incluyen hojas móviles, secciones de marco más grandes, áreas de herrajes y apertura y cierre repetidos, la tira de aislamiento térmico debe funcionar de manera confiable con el sistema de conexión mecánica del perfil. Por lo tanto, su sección transversal y geometría de bloqueo deben coincidir exactamente con la extrusión de aluminio.
Los perfiles de las puertas pueden tener diferentes configuraciones de ranuras según la construcción del marco, el diseño de la hoja, la disposición de los herrajes y las dimensiones del sistema. Una Banda Aislante Térmica para Puertas de Aluminio puede no ser adecuada para otra.
Jinxing puede fabricar la tira según lo requerido:
· Ancho y profundidad de ranura
· Anchura y espesor de la tira
· Geometría de bloqueo
· Posición de inserción del perfil
· Forma de sección transversal
· Longitud terminada
Para un sistema de puerta nuevo, el dibujo de extrusión de aluminio se puede utilizar para confirmar la sección de tira requerida antes de la producción.
La tira utiliza PA66 reforzada con un 25% de fibra de vidrio. Esto proporciona la rigidez y resistencia mecánica necesarias para que el componente de poliamida permanezca acoplado al perfil de aluminio después del montaje.
La geometría de la tira puede incorporar las características de bloqueo o enganche requeridas para que funcione con la correspondiente extrusión de aluminio durante la unión del perfil.
La extrusión y calibración estables ayudan a mantener las dimensiones del perfil especificadas, lo que permite una inserción consistente en todos los lotes de producción.
La tira de aislamiento térmico forma parte del conjunto del perfil fijo y no del propio herraje móvil. Sus propiedades mecánicas y estabilidad dimensional ayudan a mantener la conexión diseñada entre las secciones de aluminio durante el funcionamiento normal de la puerta.
El material se puede evaluar en cuanto a envejecimiento térmico, propiedades de tracción a diferentes temperaturas y expansión lineal de acuerdo con los requisitos de prueba aplicables.

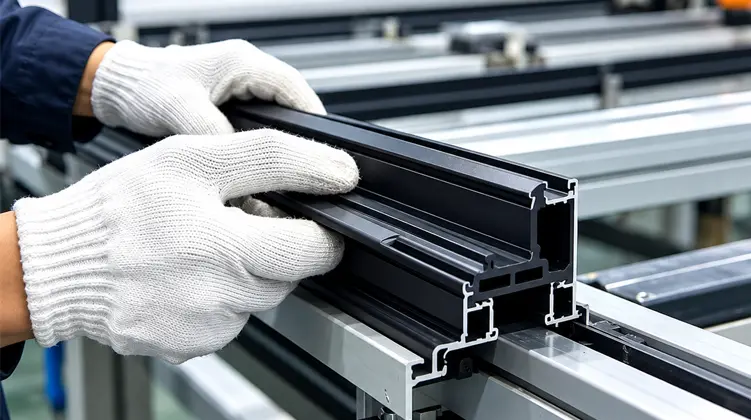

La tira de aislamiento térmico para puertas de aluminio normalmente se instala en las ranuras preparadas de las secciones de aluminio antes de unir mecánicamente el perfil.
La secuencia de montaje generalmente implica:
Preparación de ranuras → Inserción de tiras → Alineación de posiciones → Laminado mecánico → Inspección de perfiles
Las dimensiones de la tira deben ser compatibles con el equipo de inserción y los parámetros de laminado. Una mala coincidencia dimensional puede dificultar la inserción o afectar la conexión final entre los perfiles de aluminio.
La posición exacta de la tira aislante depende del sistema de perfiles de la puerta. Puede incorporarse al marco principal o perfil de hoja donde se divide el perfil de aluminio en partes térmicamente separadas.
Para perfiles con diferentes secciones transversales, la Banda de Aislamiento Térmico para Puertas de Aluminio puede requerir bordes de bloqueo específicos, desplazamientos u otras características geométricas. Es por eso que Jinxing trata la extrusión de aluminio como la principal referencia al desarrollar una tira aislante para puertas.
Jinxing utiliza principalmente PA66 GF25 para las tiras de aislamiento térmico de puertas de aluminio.
El refuerzo de fibra de vidrio aumenta la rigidez del material PA66 y ayuda a la tira a resistir las demandas mecánicas asociadas con el ensamblaje del perfil. Para proyectos personalizados, los requisitos de materiales se pueden confirmar de acuerdo con las especificaciones técnicas del cliente y los estándares aplicables.
Para aplicaciones de puertas de aluminio, los puntos de inspección importantes incluyen:
|
Artículo de inspección |
Objetivo |
|
Sección transversal |
Confirma que la tira coincide con la extrusión de aluminio. |
|
Ancho y espesor |
Controla la inserción y la participación del perfil. |
|
Condición de la superficie |
Identifica defectos que afectan el procesamiento. |
|
Propiedades de tracción |
Evalúa la resistencia mecánica. |
|
Dureza |
Comprueba la consistencia del material. |
|
Envejecimiento térmico |
Evalúa el rendimiento después de la exposición al calor. |
|
Expansión lineal |
Evalúa el comportamiento dimensional con cambios de temperatura. |
Los requisitos de prueba se pueden acordar según la aplicación del cliente y los estándares aplicables.

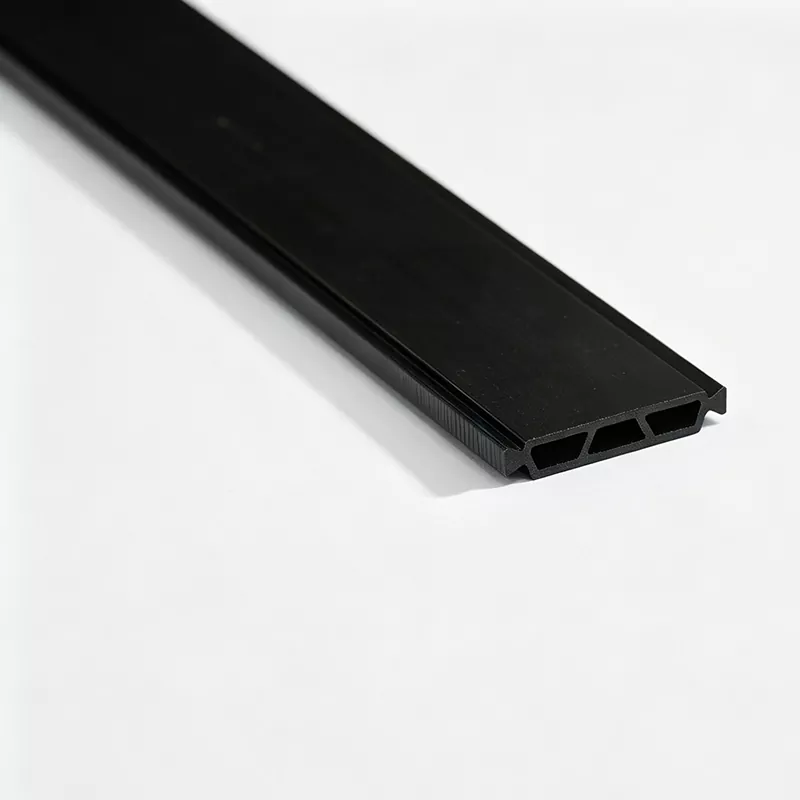

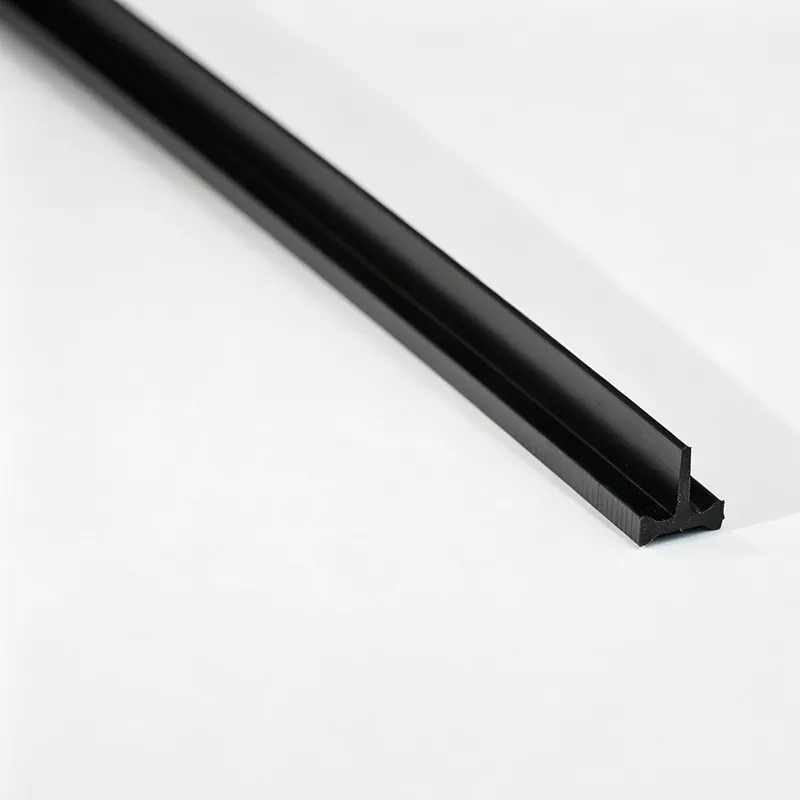

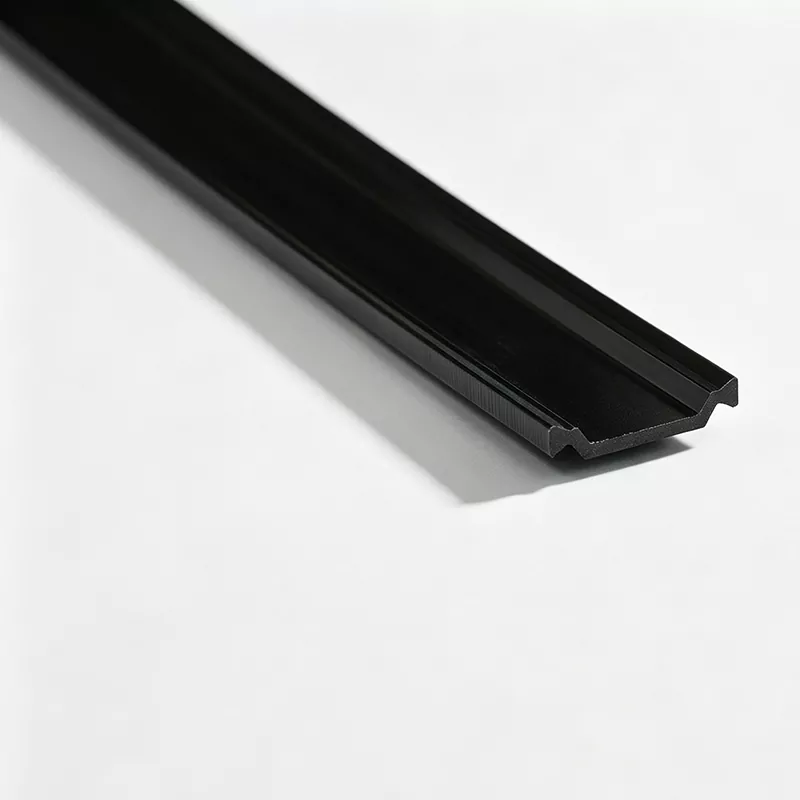

Cuando una tira estándar tipo I, tipo C o tipo T no coincide con la extrusión de la puerta, Jinxing puede desarrollar una sección personalizada.
Los clientes pueden proporcionar:
Dibujo de perfil de aluminio.
La referencia más directa para determinar la geometría de la tira requerida.
Muestra de tira existente
Útil al reemplazar un proveedor existente o reproducir un perfil actual.
Dimensiones de la sección
Adecuado cuando no se dispone de un plano de ingeniería completo.
Luego, Jinxing puede continuar con la confirmación de secciones, el desarrollo de herramientas, la producción de prueba y la producción en masa.
Es un perfil de poliamida instalado entre secciones de aluminio separadas en un sistema de puerta con rotura de puente térmico para interrumpir la conexión metálica directa entre los dos lados.
PA66 proporciona la base de polímero, mientras que un refuerzo de fibra de vidrio del 25% aumenta la rigidez y la resistencia mecánica para el ensamblaje del perfil.
Sí. Jinxing puede desarrollar diferentes secciones y dimensiones según la extrusión de la puerta de aluminio.
Proporcione el dibujo del perfil de aluminio o una muestra de tira física. A continuación se pueden comparar las dimensiones de la ranura y la geometría de bloqueo con la sección de tira propuesta.
Sí. Las secciones no estándar se pueden desarrollar según dibujos, muestras o dimensiones técnicas confirmadas.
Sí, forma parte de la separación térmica dentro del marco de aluminio. Sin embargo, el rendimiento térmico de una puerta completa de aluminio también depende del diseño del marco, el acristalamiento, las juntas, los herrajes y otros componentes.
