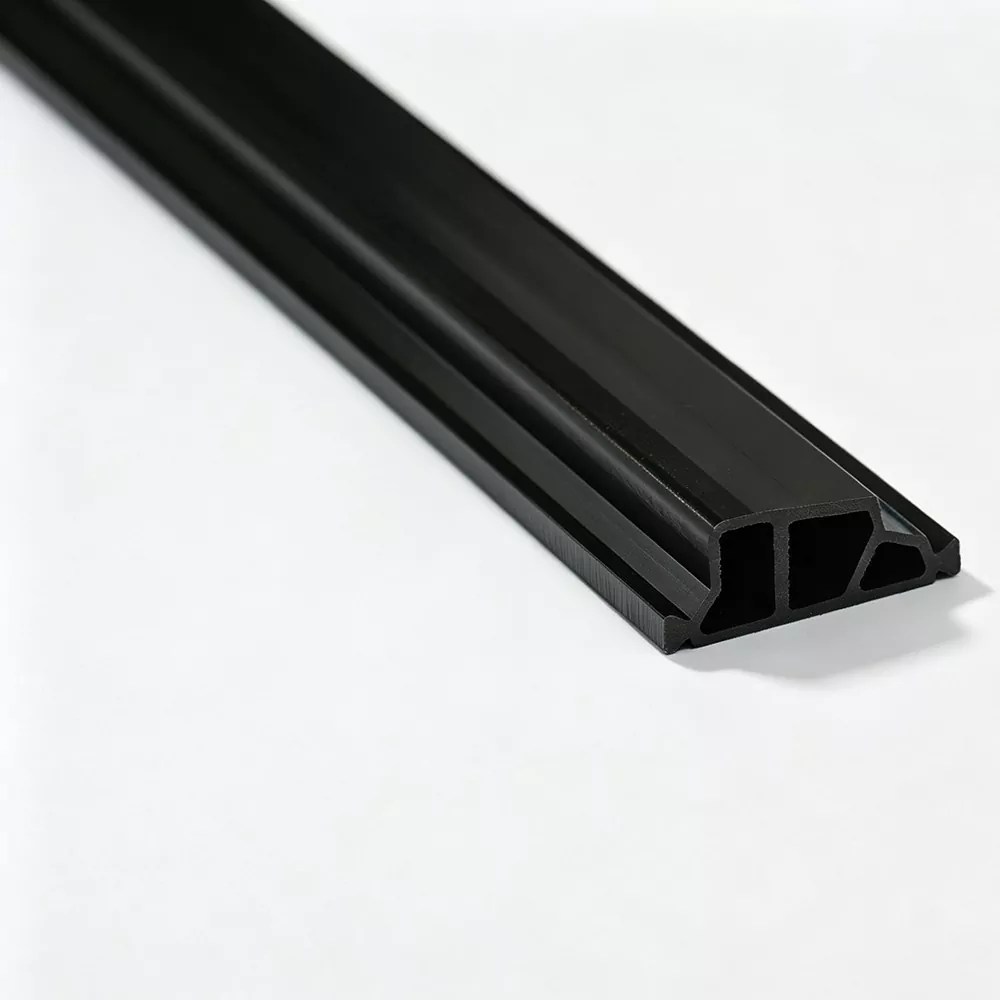

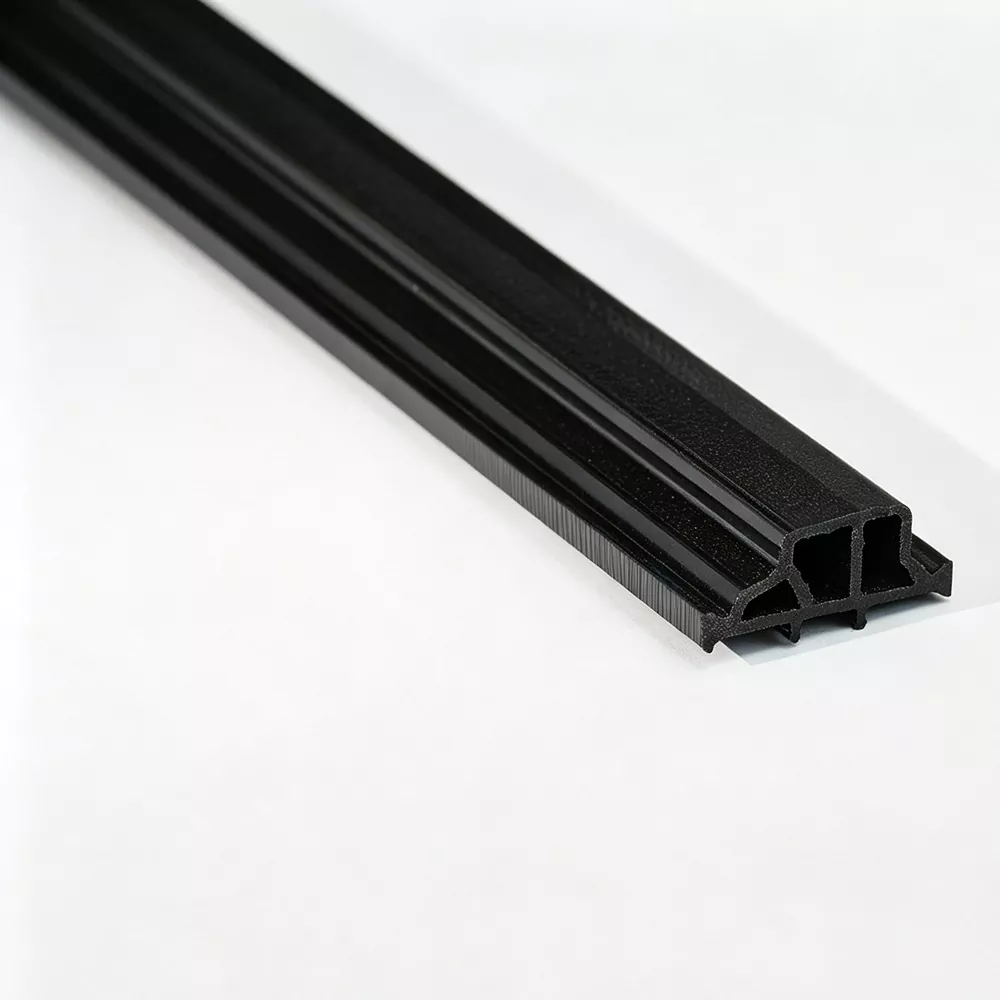

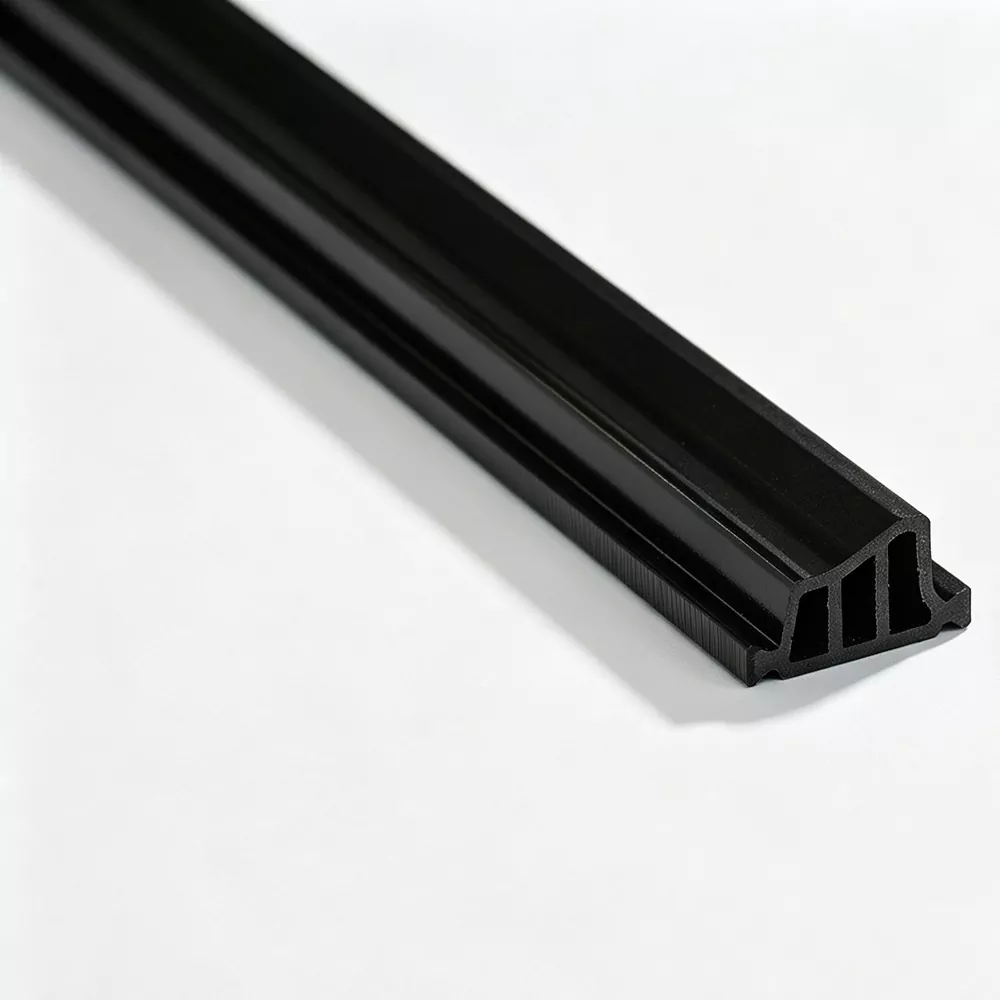

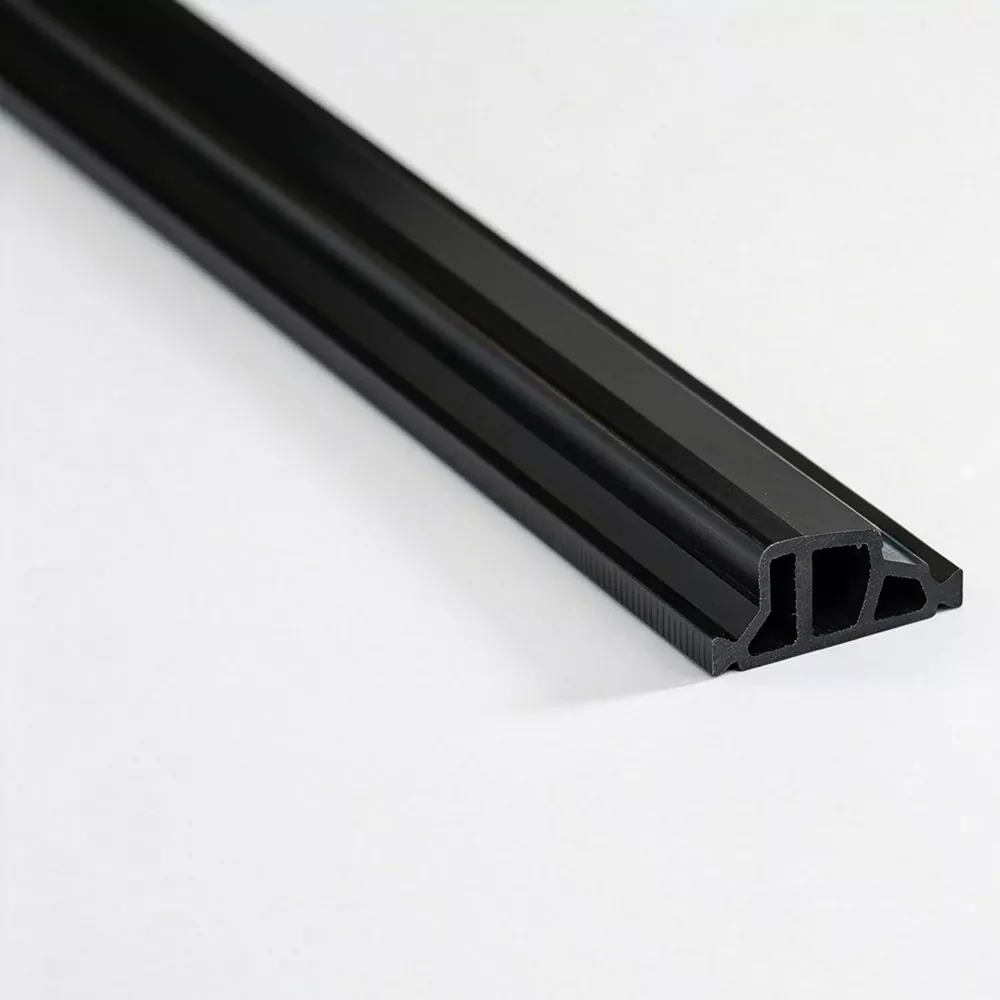

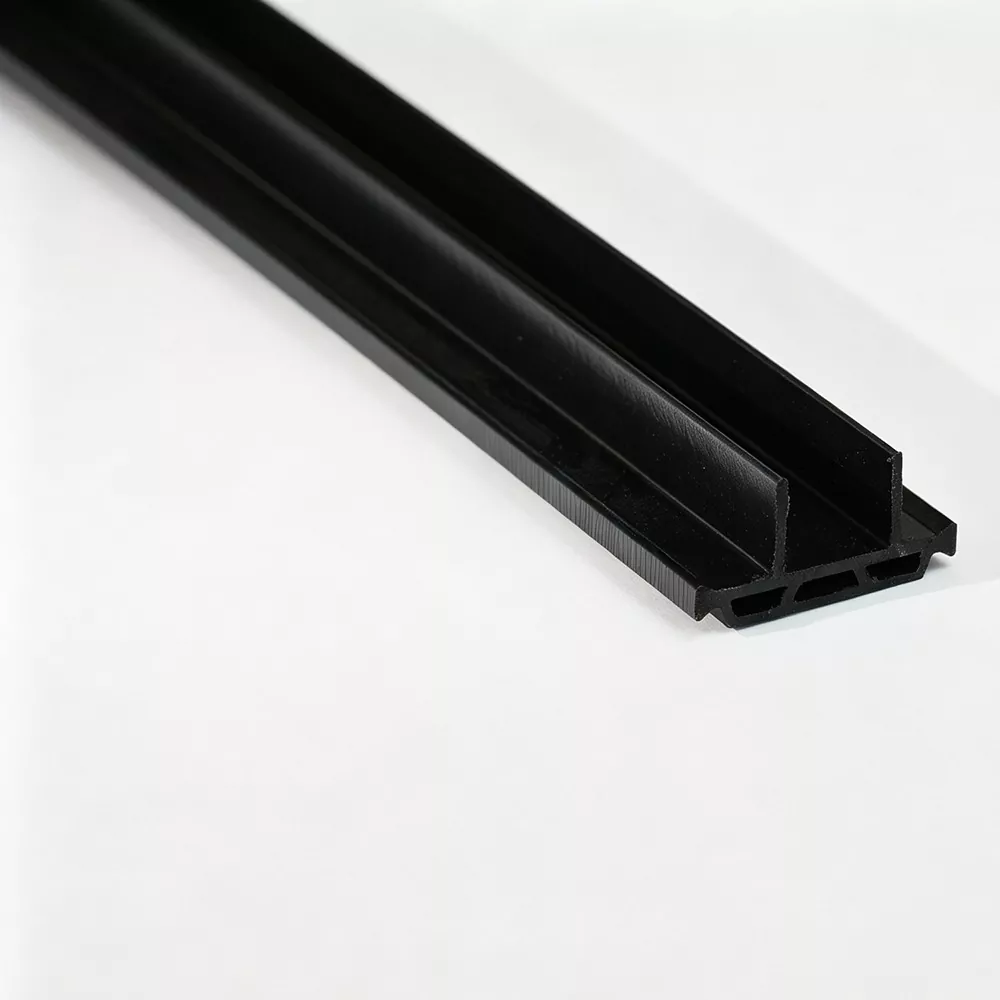

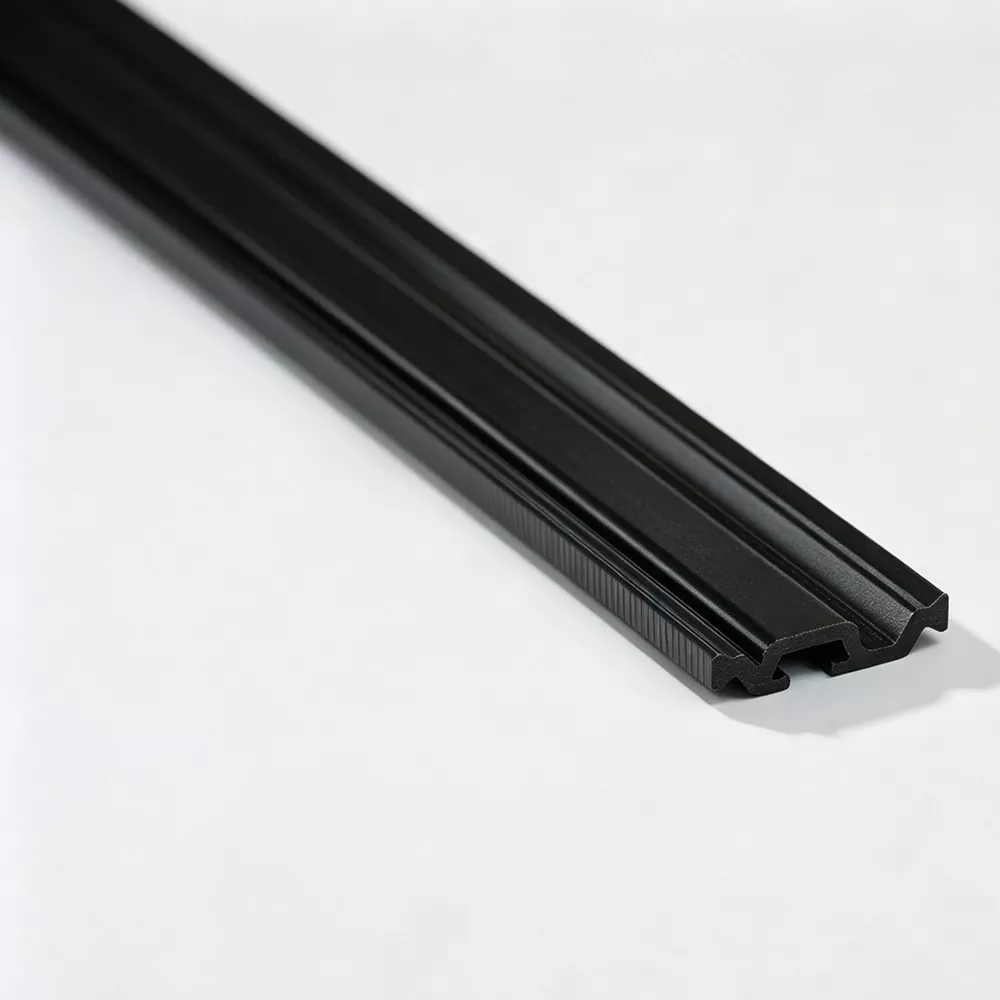

Una tira de rotura de puente térmico de forma personalizada es un perfil aislante de poliamida no estándar producido para sistemas de aluminio con requisitos de sección transversal específicos. A diferencia de las tiras de rotura de puente térmico estándar, su geometría se desarrolla en torno a la extrusión de aluminio real, incluida la posición de las ranuras, las áreas de bloqueo, la profundidad del perfil y otras restricciones dimensionales.
Jinxing ofrece desarrollo de tiras de rotura de puente térmico personalizadas para fabricantes de perfiles de aluminio, productores de puertas y ventanas, proveedores de muros cortina y proyectos de ingeniería que requieren un perfil que no se puede igualar con las formas de tiras convencionales.
El valor principal de una tira de rotura de puente térmico personalizada no es simplemente cambiar su ancho o largo. Toda la sección transversal se puede desarrollar alrededor del perfil de aluminio.
Dependiendo de la aplicación, el perfil puede requerir:
· Bordes de bloqueo no estándar
· Secciones desplazadas o escalonadas
· Geometría asimétrica
· Diferentes espesores de pared
· Estructuras especiales que combinan ranuras
· Secciones combinadas o irregulares
Esto permite que la tira siga la geometría real de la extrusión de aluminio en lugar de forzar un perfil estándar en una ranura inadecuada.
La sección transversal se desarrolla según el perfil de aluminio correspondiente, lo que permite colocar dimensiones críticas y áreas de bloqueo donde sean necesarias.
Para extrusiones de aluminio con ranuras irregulares o especialmente diseñadas, una tira con rotura de puente térmico de forma personalizada puede proporcionar una coincidencia dimensional más cercana que una tira con rotura de puente térmico estándar.
Durante la extrusión, Jinxing controla el proceso de conformado y enfriamiento de acuerdo con la geometría específica del perfil, lo que ayuda a mantener dimensiones consistentes en todos los lotes de producción.
El perfil de rotura de puente térmico se puede producir con grados de material, requisitos de dureza y colores específicos según los requisitos del proyecto del cliente.
La producción de tiras con rotura de puente térmico a medida normalmente sigue un proceso de desarrollo:
Dibujo / Muestra → Revisión de sección → Desarrollo de herramientas → Extrusión de prueba → Ajuste de dimensiones → Producción en masa
Antes de utilizar las herramientas, Jinxing revisa las dimensiones críticas de la sección propuesta, incluido el tamaño general del perfil, las áreas de inserción, la geometría de bloqueo y los puntos de contacto con la extrusión de aluminio.
Luego se puede utilizar la producción de prueba para verificar la sección real antes de pasar a la producción regular.
Jinxing produce principalmente tiras de rotura de puente térmico de forma personalizada utilizando PA66 GF25, donde PA66 está reforzada con un 25% de fibra de vidrio.
Para secciones personalizadas, la selección del material debe considerar no sólo la función básica de aislamiento térmico sino también la geometría del perfil y las fuerzas mecánicas encontradas durante la inserción y el montaje del perfil de aluminio.
Para un producto personalizado, la inspección dimensional se centra en las características críticas de la sección transversal, en lugar de comprobar sólo el ancho y el espesor total.
Jinxing puede inspeccionar las dimensiones del perfil, el estado de la superficie, la geometría de la sección y las propiedades relevantes del material de acuerdo con las especificaciones acordadas. Las muestras de prueba y producción en masa se pueden comparar con el dibujo aprobado para mantener la coherencia de la sección.
Se trata de un perfil de rotura de puente térmico con una sección no estándar desarrollado específicamente para una extrusión de aluminio que no puede utilizar una tira aislante convencional.
Sí. Se puede utilizar un dibujo de perfil de aluminio para revisar la geometría de la tira requerida y desarrollar el utillaje correspondiente.
Sí. Se puede utilizar una muestra como referencia para el desarrollo de la sección cuando los dibujos técnicos completos no estén disponibles.
Jinxing utiliza principalmente PA66 GF25 para tiras de rotura de puente térmico personalizadas.
La sección se puede desarrollar según los requisitos técnicos y de fabricación del perfil de aluminio. La geometría final se confirma después de revisar el dibujo, la estructura de la ranura y la viabilidad de producción.
Normalmente, se requiere una matriz de extrusión dedicada cuando la sección transversal solicitada difiere de las herramientas existentes.
Sí. Los diseños de perfiles o herramientas existentes se pueden revisar cuando los clientes necesitan ajustes a las dimensiones o características de sección específicas.
