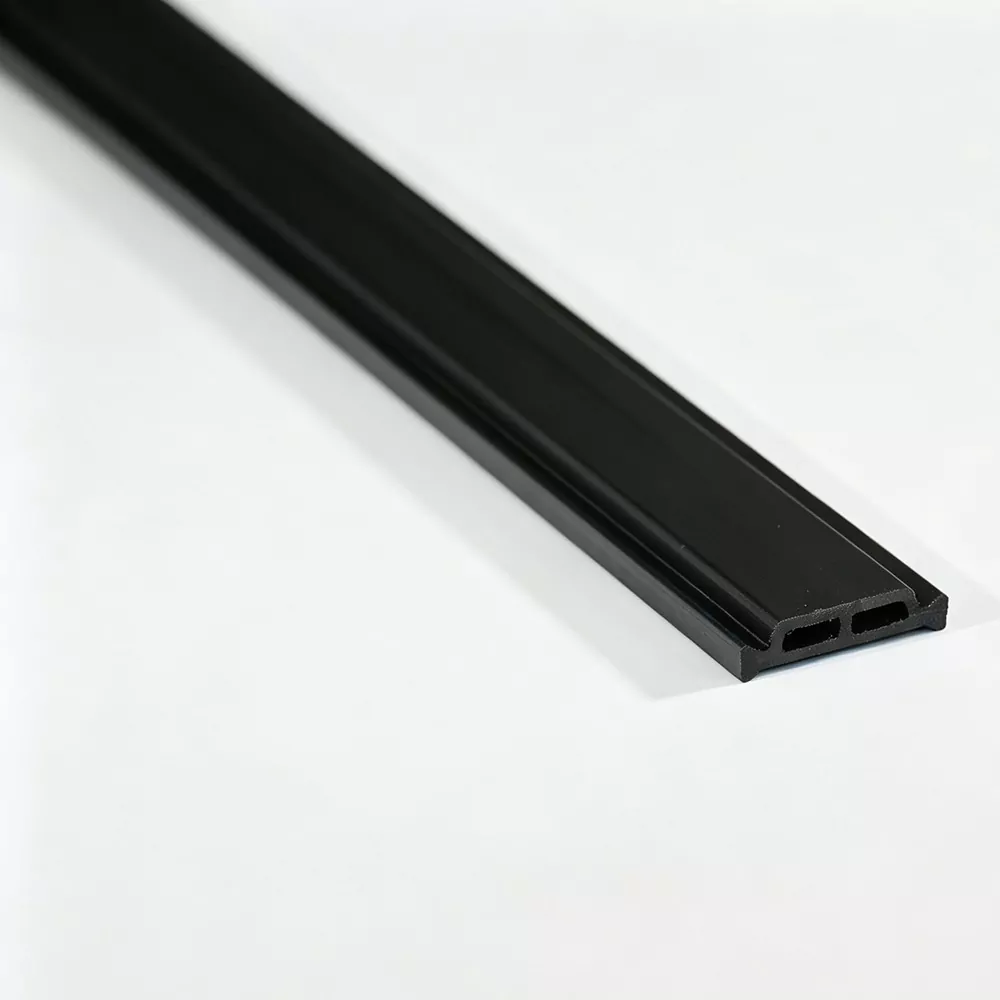

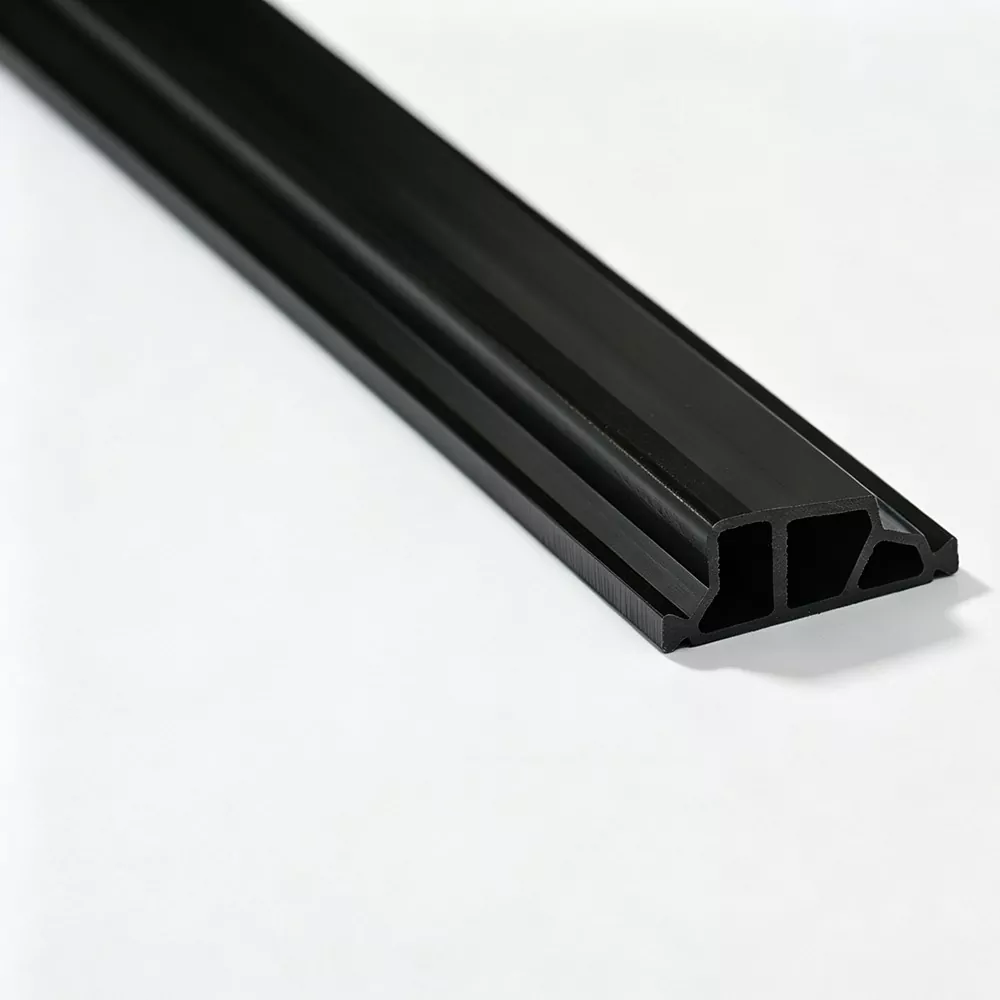

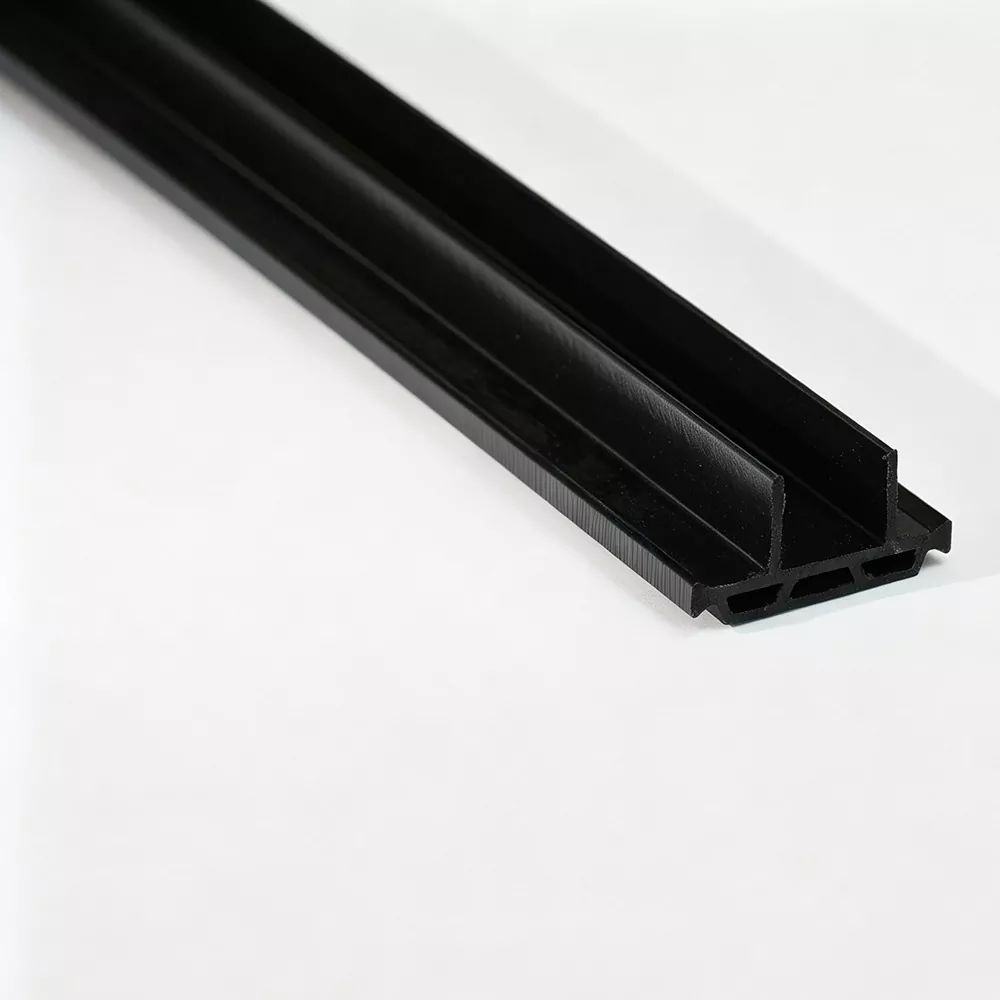

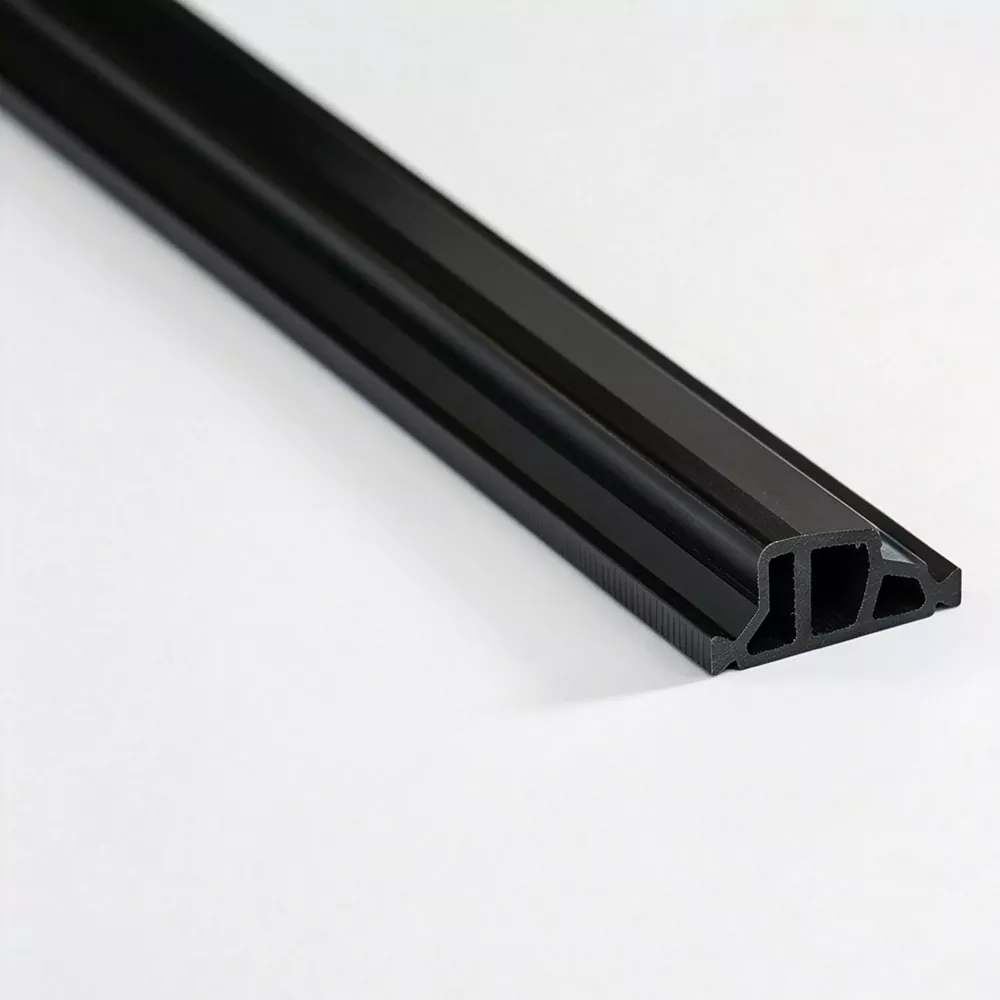

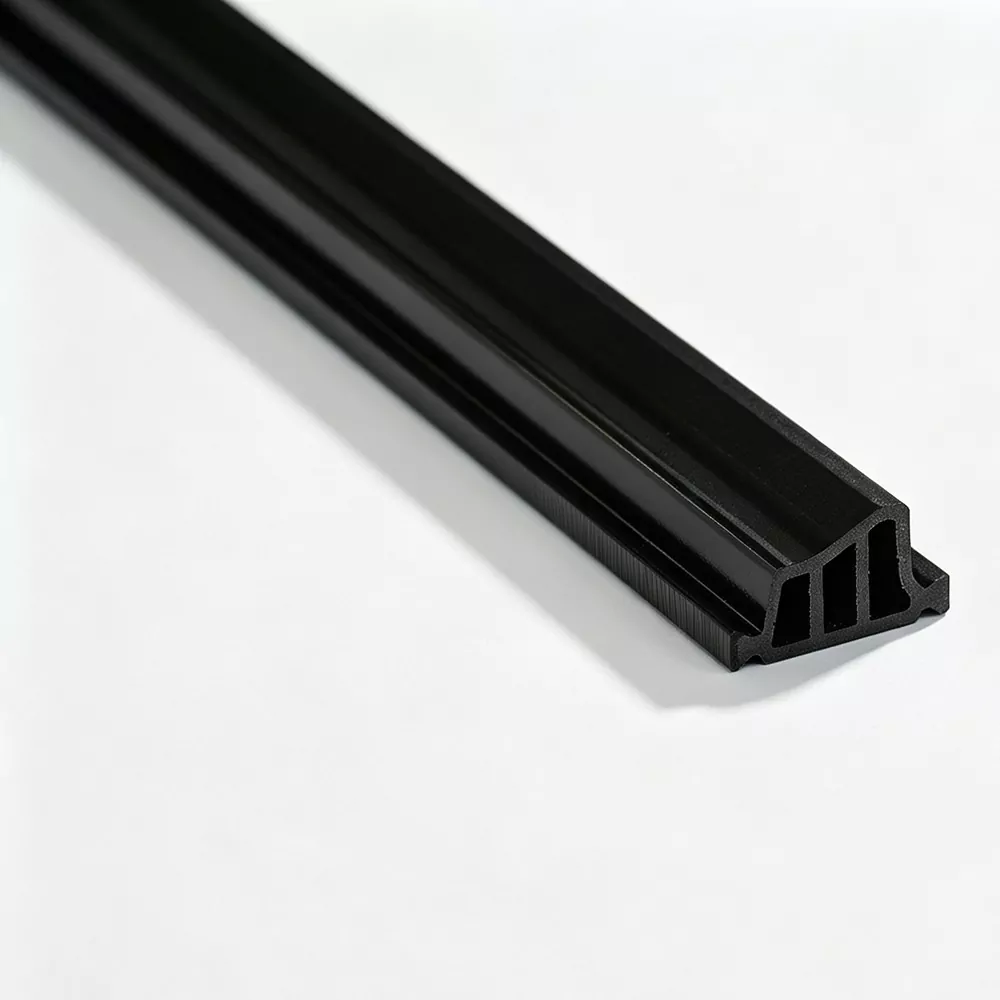

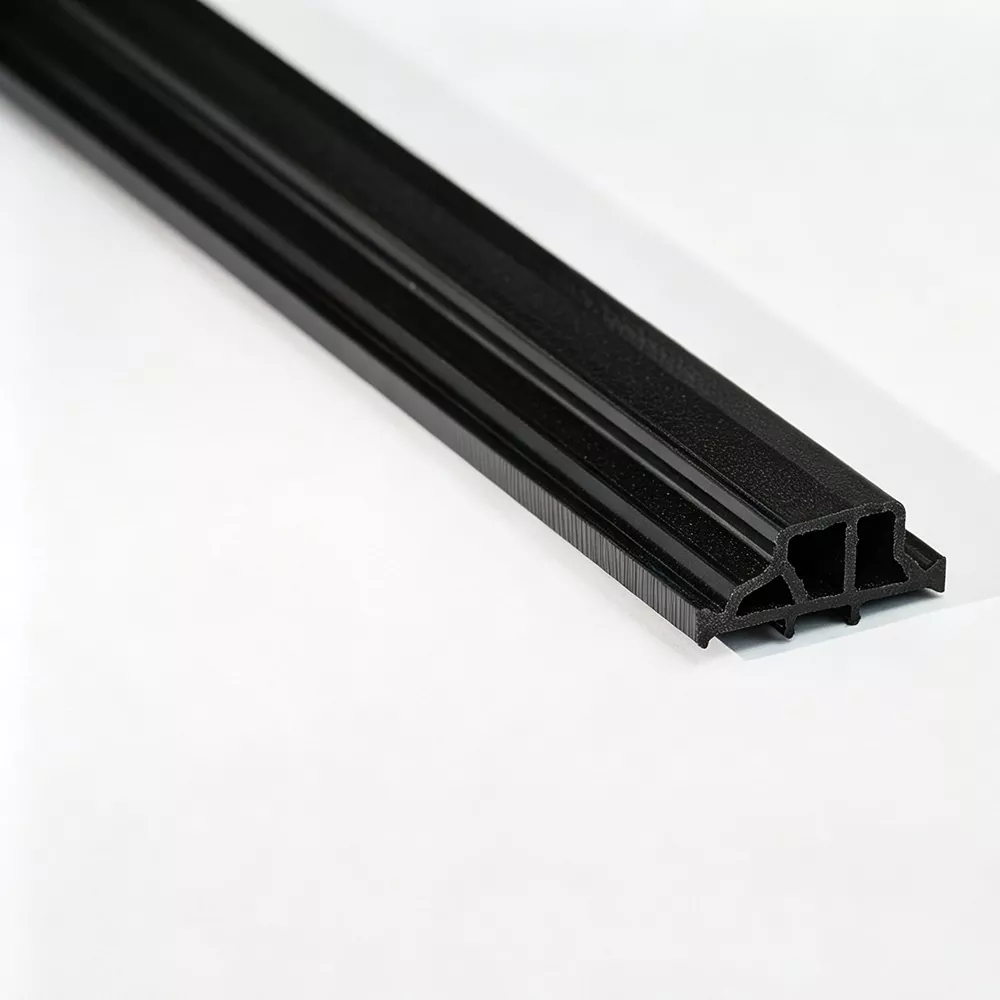

La tira de rotura de puente térmico de cámara hueca ofrecida por Jinxing en China está diseñada para perfiles de aluminio donde la sección de rotura de puente térmico incorpora una o más cámaras cerradas. La estructura de la cámara separa las secciones de aluminio al tiempo que agrega un camino más largo para la transferencia de calor a través del conjunto del perfil.
Jinxing produce el perfil mediante extrusión y puede desarrollar la sección según el dibujo del perfil de aluminio del cliente. Las dimensiones de la sección transversal, las herramientas, el color, la longitud y el formato de suministro se pueden confirmar de acuerdo con el diseño final del perfil.
Debido a que la geometría exacta de la cámara hueca varía según el diseño del perfil, se debe confirmar la siguiente información para cada proyecto:
|
Parámetro |
Especificación |
|
Material |
PA66 GF25 |
|
Tipo de perfil |
Tira de rotura de puente térmico de cámara hueca |
|
Sección transversal |
Personalizado según perfil de aluminio. |
|
Ancho / Alto |
según dibujo |
|
Geometría de la cámara |
Según diseño del perfil. |
|
Color |
Según los requisitos del pedido. |
|
Formulario de suministro |
Recta o bobina |
|
Longitud |
Según los requisitos del pedido. |
|
Estampación |
Existentes o de nueva construcción según apartado |
|
Tratamiento |
Corte a medida y otros procesos acordados |
Una tira de rotura de puente térmico de cámara hueca es un perfil aislante de poliamida con un espacio interno cerrado dentro de su sección transversal. Se instala entre secciones de aluminio separadas para reducir la transferencia directa de calor a través del marco metálico.
La estructura hueca forma parte de la geometría del perfil y no un componente aislante independiente. Por lo tanto, la disposición de la cámara, las dimensiones exteriores y las áreas de contacto deben coincidir con el perfil de aluminio receptor.
· Material PA66 GF25 – Poliamida 66 reforzada con 25% de fibra de vidrio.
· Estructura de cámara hueca: las cámaras cerradas forman parte de la sección transversal aislante.
· Perfil extruido: la extrusión continua permite producir la geometría de sección requerida mediante herramientas dedicadas.
· Coincidencia de perfiles: las dimensiones y la geometría de la cámara se pueden desarrollar alrededor del perfil de aluminio.
· Suministro flexible: se puede considerar el suministro directo o en bobina según el proceso de producción.
La cámara hueca cambia la geometría de la sección aislante y puede aumentar la distancia que el calor debe viajar a través del área de rotura térmica. Esto hace que la estructura sea relevante cuando el diseño del perfil de aluminio requiere más que una simple sección aislante sólida.
Sin embargo, el rendimiento térmico real está determinado por el conjunto completo del perfil de aluminio, incluida la geometría del aluminio, las dimensiones de la rotura térmica, la configuración del acristalamiento o panel y las condiciones de instalación. Por lo tanto, la tira debería seleccionarse como parte del sistema de perfiles completo y no como un componente aislado.
Se utiliza en sistemas de puertas y ventanas de aluminio con aislamiento térmico donde el diseño del perfil requiere una sección de rotura de puente térmico con cámara.
Adecuado para perfiles de muro cortina seleccionados que requieren una sección aislante definida entre componentes de aluminio.
La estructura de cámara hueca se puede considerar para diseños de perfiles donde la geometría de la sección transversal y la profundidad de la rotura térmica deben coordinarse con la extrusión de aluminio.
La sección de rotura de puente térmico se puede desarrollar junto con un nuevo perfil de aluminio para que la geometría de la cámara y la sección de recepción se revisen antes del mecanizado.
La elección entre una cámara hueca y una sección sólida más simple debe basarse en el diseño del perfil de aluminio en lugar de asumir que una estructura es universalmente mejor.
|
Punto de selección |
Sección de cámara hueca |
Sección sólida simple |
|
Sección transversal |
Incluye una o más cámaras cerradas. |
Geometría sólida generalmente más simple |
|
Camino termal |
La geometría de la cámara puede aumentar la ruta de transferencia de calor. |
Depende principalmente del espesor de la tira y de la sección general. |
|
Integración de perfil |
Requiere coincidencia entre la cámara y la geometría receptora |
A menudo es más simple cuando la sección receptora es menos compleja. |
|
Desarrollo |
Adecuado para diseños de perfiles dedicados |
Adecuado para secciones estándar más simples |
La elección final debe basarse en el dibujo del perfil de aluminio, la geometría de rotura de puente térmico requerida y el proceso de fabricación.
Jinxing forma perfiles de cámara hueca mediante extrusión utilizando herramientas adaptadas a la sección transversal requerida.
Las principales etapas de producción incluyen:
· Preparación del material: PA66 y GF25 se preparan de acuerdo con la formulación del material confirmada.
· Extrusión de perfiles: el material se forma continuamente mediante herramientas dedicadas.
· Enfriamiento y dimensionamiento – La sección se estabiliza para mantener la geometría requerida.
· Inspección y acabado – El perfil terminado se verifica antes del suministro recto o en bobina.
Para secciones especiales, los requisitos de herramientas deben confirmarse a partir del dibujo completo del perfil de aluminio antes de la producción.
Jinxing controla las principales etapas de preparación, extrusión, enfriamiento, dimensionamiento, inspección y acabado del material.
Las dimensiones externas clave y la geometría relevante de la cámara se comparan con las especificaciones del producto confirmadas.
Los materiales entrantes de PA66 y fibra de vidrio se inspeccionan de acuerdo con los procedimientos de control de materiales de la empresa, mientras que las condiciones de extrusión y enfriamiento se monitorean durante la producción.
De acuerdo con los requisitos de prueba y del producto aplicables, la evaluación de laboratorio puede cubrir la densidad, la dureza Shore, la resistencia a la tracción longitudinal y transversal, la resistencia al agua, el envejecimiento térmico y el coeficiente de expansión lineal.
Los perfiles terminados se verifican en cuanto a apariencia y dimensiones antes del envío, y se proporciona la documentación de inspección relevante de acuerdo con los requisitos acordados del pedido.
Para los perfiles con rotura de puente térmico de cámara hueca, el valor principal no es simplemente el material o la cámara en sí. La sección debe coincidir con el perfil de aluminio durante la inserción y el procesamiento posterior.
Jinxing apoya este proceso a través de:
· Extrusión de perfil PA66 GF25
· Desarrollo de secciones basado en dibujos
· Herramientas dedicadas para perfiles especiales
· Opciones de suministro recto y en bobina
· Personalización de color y dimensiones.
· Inspección de perfil antes del envío
Este enfoque permite considerar la sección de rotura de puente térmico junto con el perfil de aluminio en lugar de seleccionarla de forma independiente.
La cámara cambia la geometría de la sección aislante y puede aumentar la ruta de transferencia de calor a través del área de rotura térmica. Su contribución real depende del diseño completo del perfil de aluminio.
No necesariamente. La sección adecuada depende de la geometría del perfil de aluminio, los requisitos de rotura de puente térmico y el proceso de fabricación. Se debe seleccionar un perfil de cámara hueca cuando su sección transversal coincida con el sistema previsto.
Sí. Jinxing puede revisar los dibujos de los clientes y desarrollar la sección transversal y las herramientas necesarias para los perfiles de cámara hueca aplicables.
El dibujo de la sección transversal del perfil de aluminio, las dimensiones requeridas de la rotura de puente térmico, la geometría de la cámara, el color, la longitud, la forma de suministro, el embalaje y los requisitos de procesamiento son útiles para confirmar el producto.
Se puede considerar el suministro de bobinas para los perfiles y procesos de producción aplicables. La especificación de la bobina debe confirmarse según la geometría del perfil y el equipo de procesamiento del cliente.
El perfil está fabricado en nailon PA66 reforzado con un 25% de fibra de vidrio (GF25).
Sí. Las dimensiones de la sección transversal y los colores aplicables se pueden personalizar de acuerdo con los requisitos del perfil confirmados y las condiciones de producción.
