Para sistemas de muros cortina de aluminio, la tira de rotura de puente térmico para muros cortina proporciona la conexión no metálica entre secciones de perfil de aluminio separadas. Jinxing, un fabricante y fábrica de China, produce perfiles de rotura de puente térmico PA66 GF25 que pueden combinarse con diseños de extrusión de muro cortina, con la geometría de la sección determinada por la ranura del perfil, la estructura de conexión y las dimensiones requeridas.
Las extrusiones de muros cortina a menudo contienen ranuras más profundas, múltiples puntos de conexión o secciones especialmente diseñadas para parteluces, travesaños y otros componentes de la estructura. La tira de rotura de puente térmico debe corresponderse con estas estructuras en lugar de seleccionarse simplemente por su ancho.
Jinxing puede desarrollar la tira alrededor de la extrusión de aluminio real, teniendo en cuenta:
· Dimensiones de la ranura del perfil
· Posición de inserción de la tira
· Áreas de bloqueo o interacción
· Profundidad de la sección transversal
· Separación requerida entre perfiles de aluminio
· Método de montaje
Esta combinación de perfil y listón es particularmente importante cuando el sistema de muro cortina utiliza una extrusión de aluminio no estándar.
La tira sirve como componente de separación térmica dentro del marco de aluminio. Al sustituir una conexión metálica continua por una sección de poliamida, se interrumpe el camino conductor directo entre piezas de aluminio separadas.
Su función está estrechamente relacionada con el diseño del muro cortina completo. La extrusión de aluminio, la tira de rotura de puente térmico, el sistema de acristalamiento, las juntas y el método de conexión contribuyen al comportamiento térmico final de la fachada montada.
Jinxing utiliza PA66 GF25 como material principal. El refuerzo de un 25% de fibra de vidrio proporciona mayor rigidez y resistencia mecánica que la poliamida no reforzada.

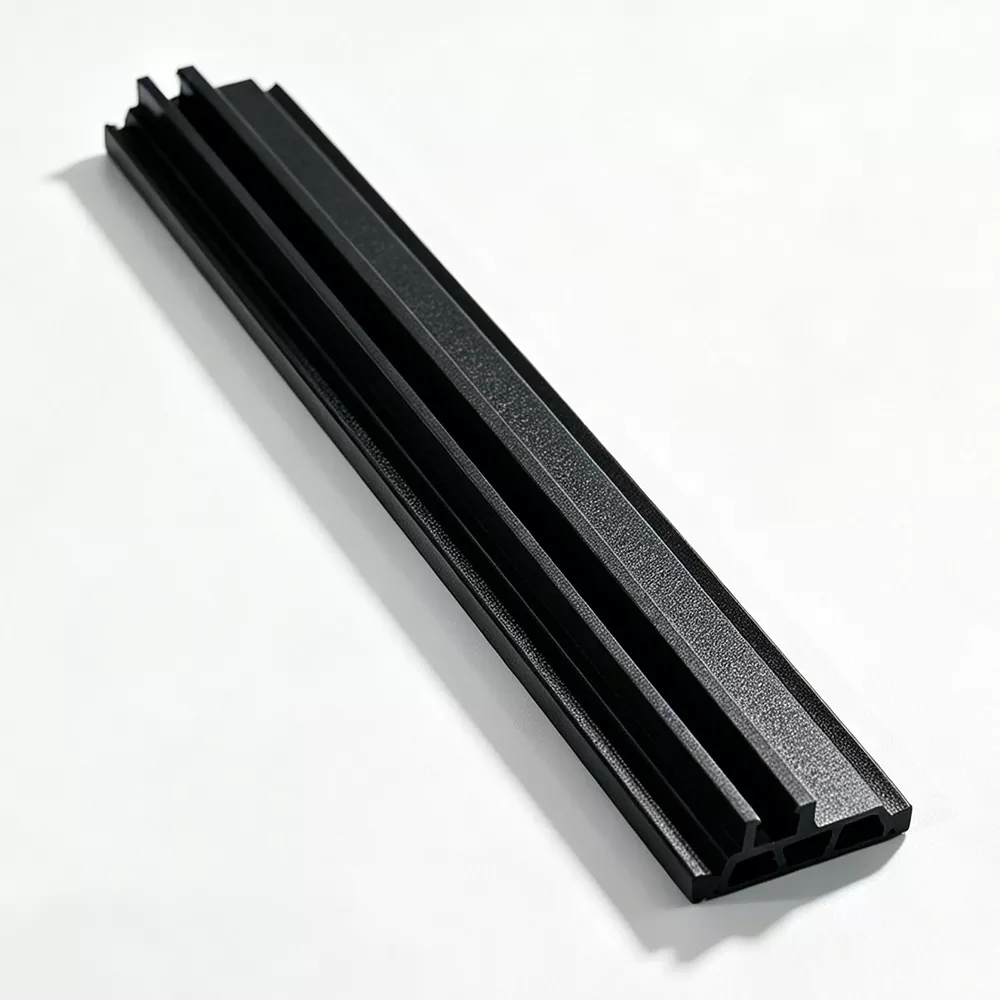

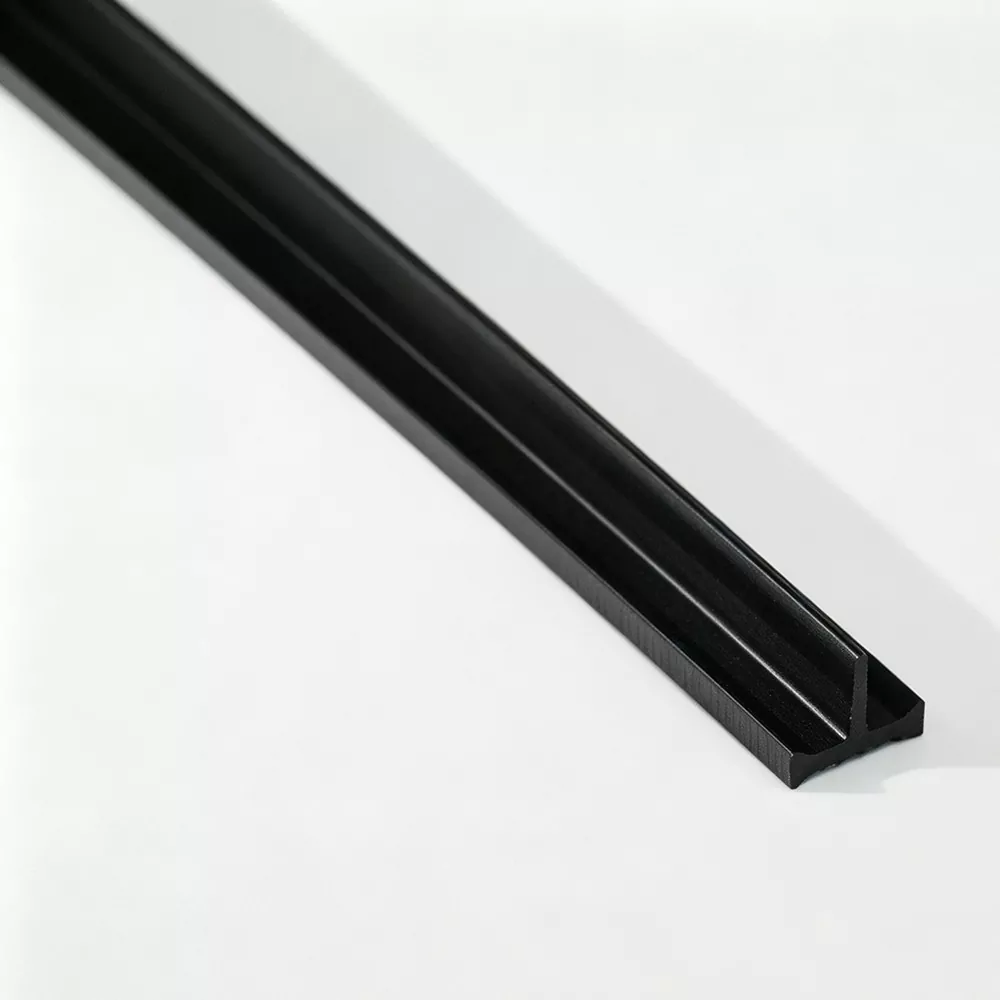

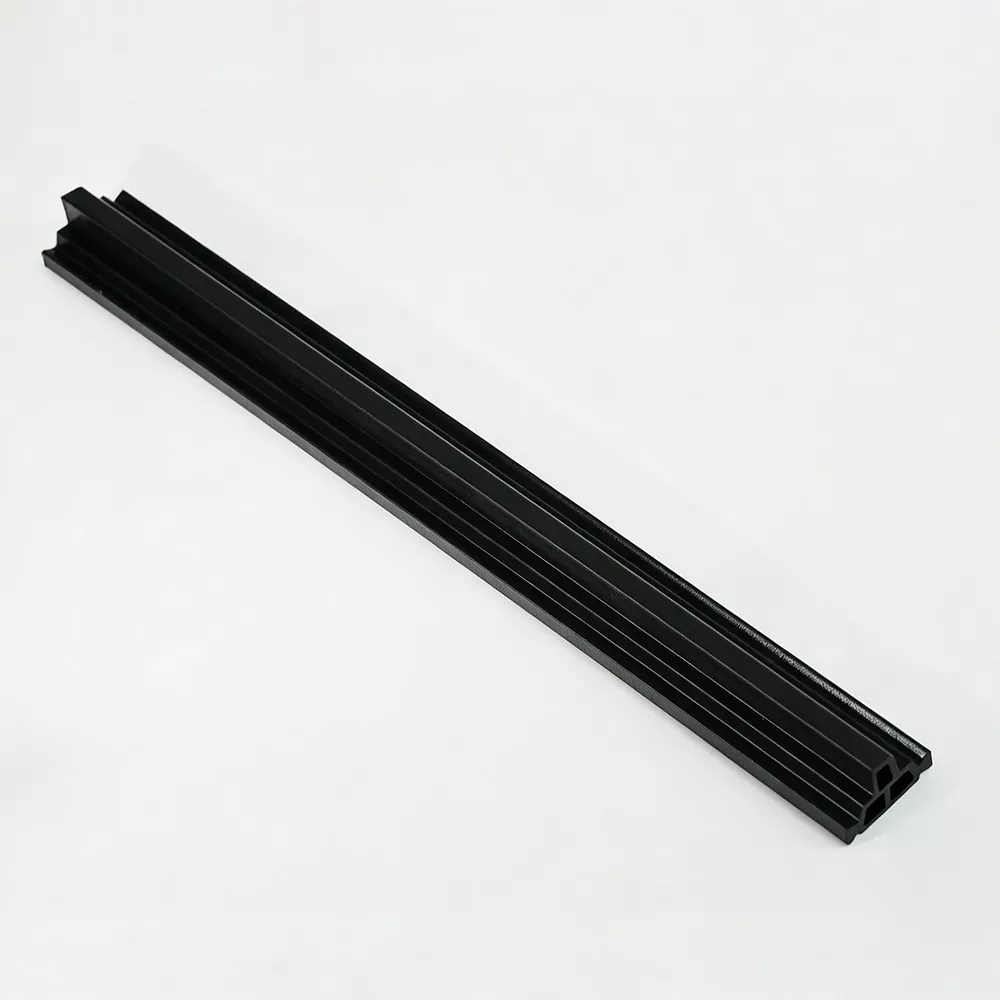

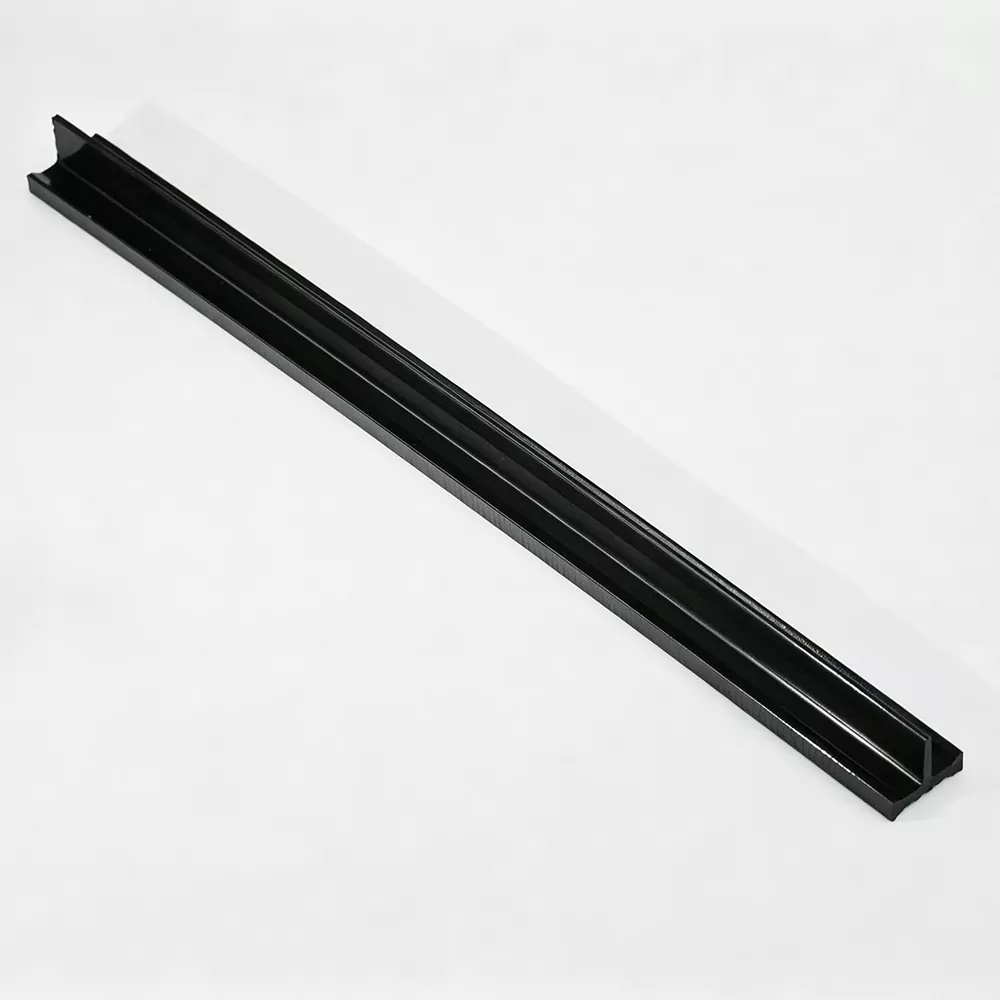

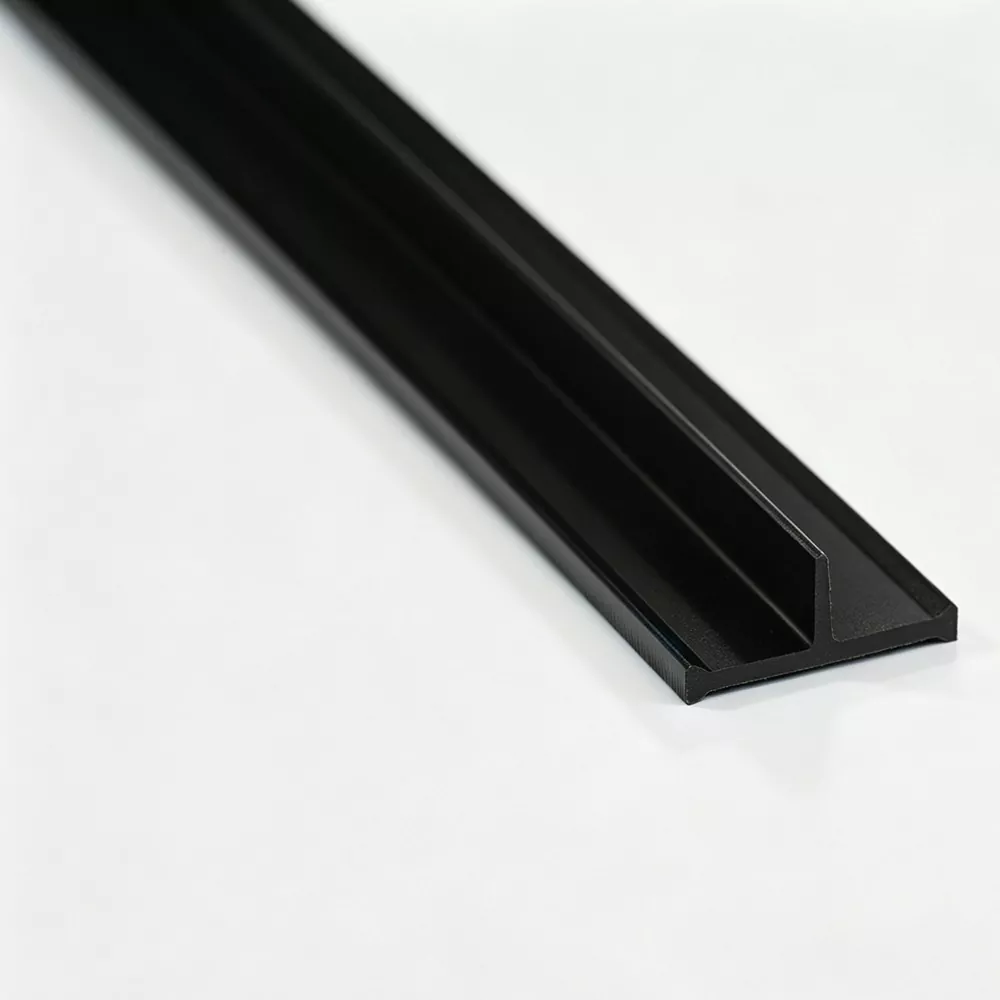

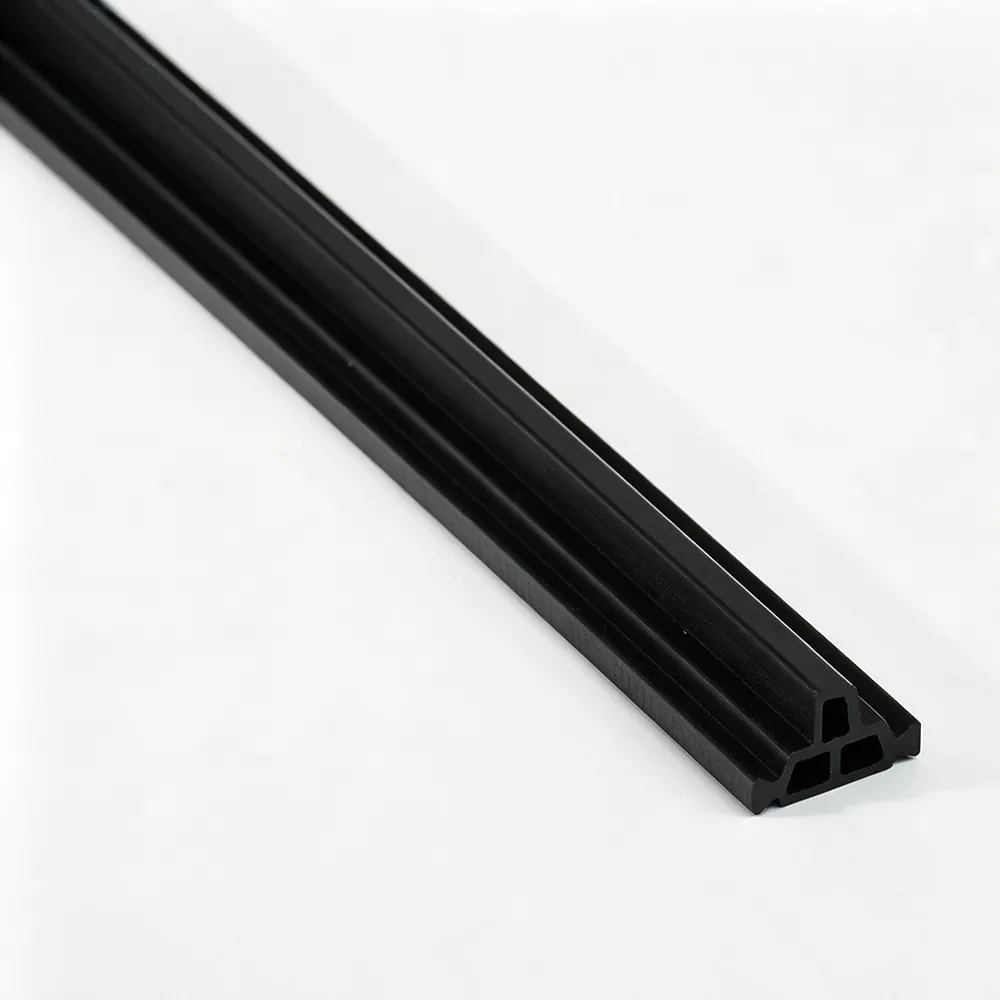

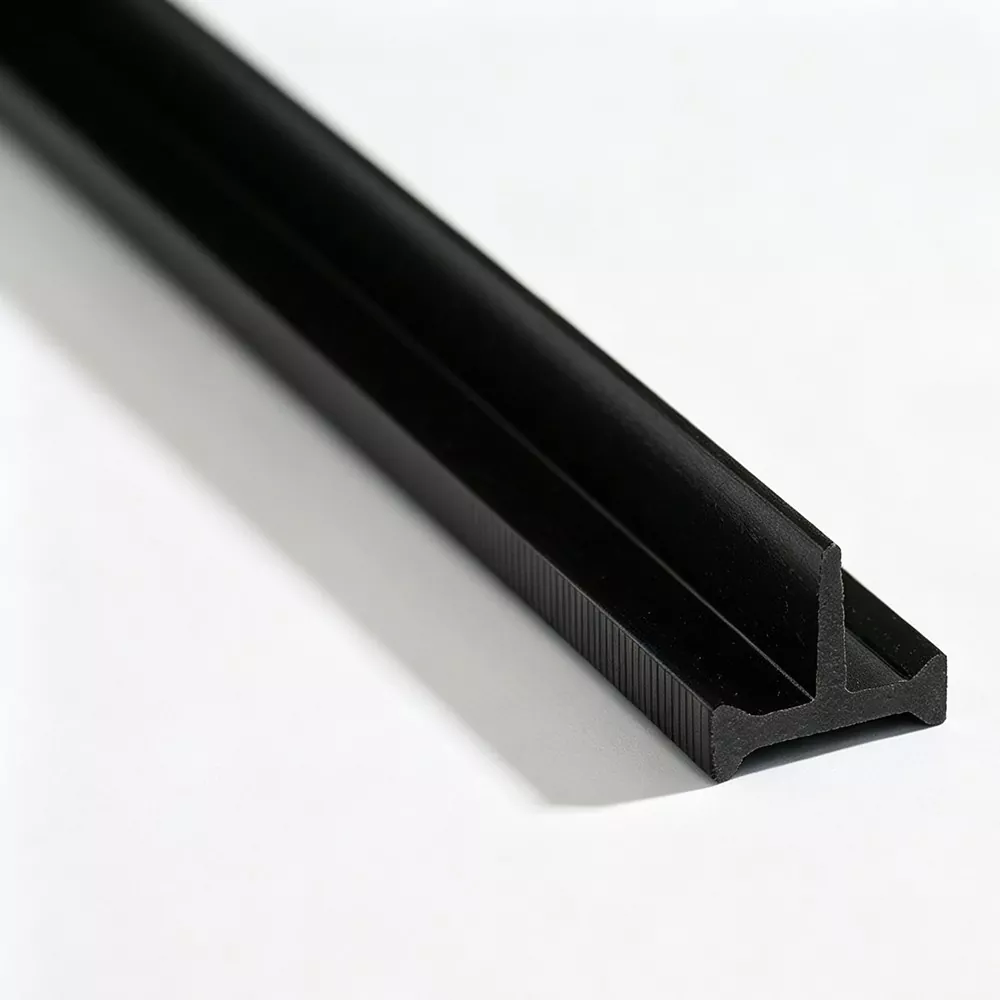

La tira de rotura de puente térmico para muros cortina se puede producir con diferentes geometrías según la extrusión del muro cortina, incluidas secciones estándar tipo I, tipo C, tipo T y especiales.
Los perfiles de muro cortina pueden incluir secciones de aluminio relativamente largas. La geometría uniforme de la tira a lo largo de la extrusión ayuda a mantener la relación prevista entre la rotura térmica y el perfil de aluminio durante el montaje.
Las propiedades del material y del perfil acabado se pueden comprobar según los requisitos técnicos acordados, incluida la resistencia a la tracción, la dureza, el envejecimiento térmico y otras características relevantes.
En la construcción de muros cortina, los parteluces y travesaños pueden utilizar diferentes diseños de extrusión de aluminio. Por lo tanto, sus requisitos de rotura de puente térmico pueden diferir.
En lugar de aplicar una especificación de tira en todo el proyecto, la sección de Tira de rotura de puente térmico para muros cortina se puede determinar por separado según la extrusión correspondiente.
Para proyectos con varias secciones de perfil de muro cortina, Jinxing puede revisar los dibujos y organizar las especificaciones de tira requeridas en consecuencia.
Cuando una tira estándar existente no puede coincidir con la extrusión de aluminio, Jinxing apoya el desarrollo de perfiles basándose en información de ingeniería.
El proceso de desarrollo puede incluir:
Dibujo de perfil de aluminio → Análisis de sección → Herramientas → Perfil de prueba → Verificación dimensional → Producción
Las dimensiones críticas se confirman durante la etapa de prueba antes de la producción regular. Esto es útil para los fabricantes de muros cortina que desarrollan sistemas de extrusión patentados o reemplazan una tira de rotura de puente térmico existente.
El material principal utilizado por Jinxing es PA66 reforzado con un 25% de fibra de vidrio.
Para proyectos de muros cortina, las características materiales relevantes pueden incluir:
· Resistencia a la tracción
· Rendimiento mecánico relacionado con el corte
· Dureza Shore
· Resistencia al envejecimiento térmico
· Resistencia al agua
· Comportamiento de expansión lineal
· Rendimiento a temperaturas especificadas
Las pruebas se pueden organizar de acuerdo con las normas aplicables y las especificaciones técnicas del cliente.
Para las tiras con rotura de puente térmico para muros cortina, la precisión dimensional es particularmente importante en las áreas que se acoplan con la extrusión de aluminio.
La inspección de Jinxing puede cubrir:
|
Controlar |
Qué controla |
|
Ancho del perfil |
Ajuste general dentro de la sección de aluminio. |
|
Espesor |
Enganche y montaje de ranuras. |
|
Geometría de bloqueo |
Conexión entre tira y extrusión. |
|
Forma de sección transversal |
Alineación con el perfil del muro cortina |
|
Condición de la superficie |
Defectos de extrusión visibles |
|
Propiedades de los materiales |
Rendimiento mecánico y ambiental. |
Antes de pedir una tira de rotura de puente térmico para un muro cortina, la información más útil es el plano de extrusión de aluminio correspondiente.
Los puntos clave a confirmar son:
Sección de aluminio → Estructura ranurada → Geometría de la tira → Conexión mecánica → Dimensiones requeridas → Material → Cantidad
Para un proyecto de muro cortina de múltiples perfiles, cada sección de aluminio relevante debe verificarse por separado en lugar de asumir que una tira de rotura de puente térmico se ajustará a todos los miembros de la estructura.
Es un perfil aislante de poliamida colocado entre secciones de aluminio separadas en un sistema de estructura de muro cortina con rotura térmica.
Jinxing produce principalmente tiras de rotura de puente térmico para muros cortina utilizando PA66 GF25, con un 25% de refuerzo de fibra de vidrio.
Sí. Jinxing puede desarrollar la sección transversal según un dibujo de perfil de aluminio o una muestra de tira existente.
Puede que lo sean. La tira correcta depende de la geometría y la estructura de la ranura de cada extrusión de aluminio, por lo que diferentes perfiles de muro cortina pueden requerir diferentes especificaciones.
Un dibujo del perfil de aluminio, la sección o muestra de la tira requerida, las dimensiones, los requisitos de materiales, el color, la longitud y la cantidad estimada son útiles para confirmar la especificación.
Sí. Se pueden desarrollar secciones transversales no estándar mediante herramientas dedicadas basadas en los requisitos del perfil del cliente.
