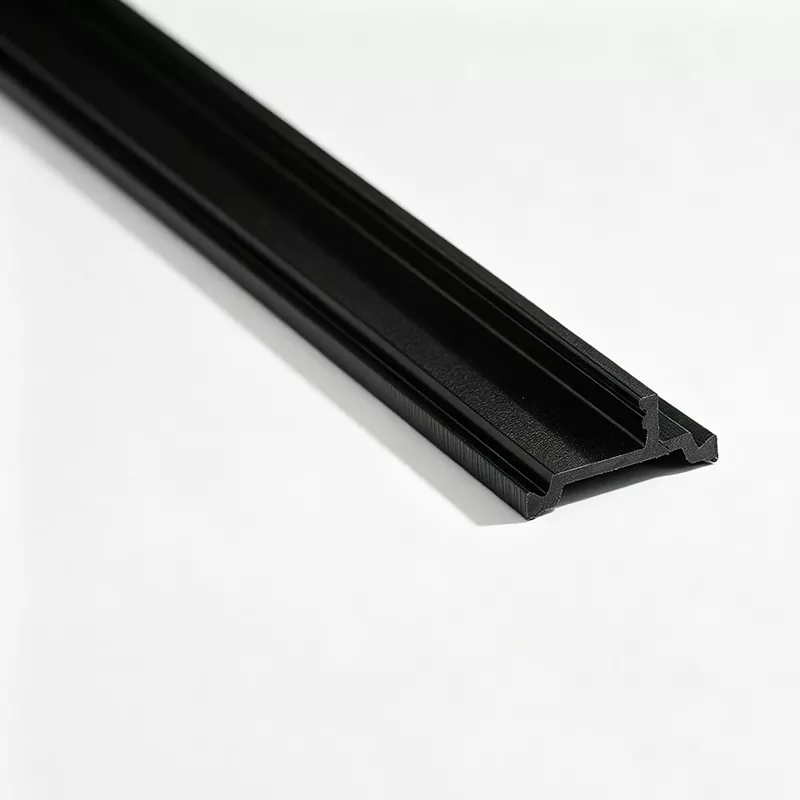

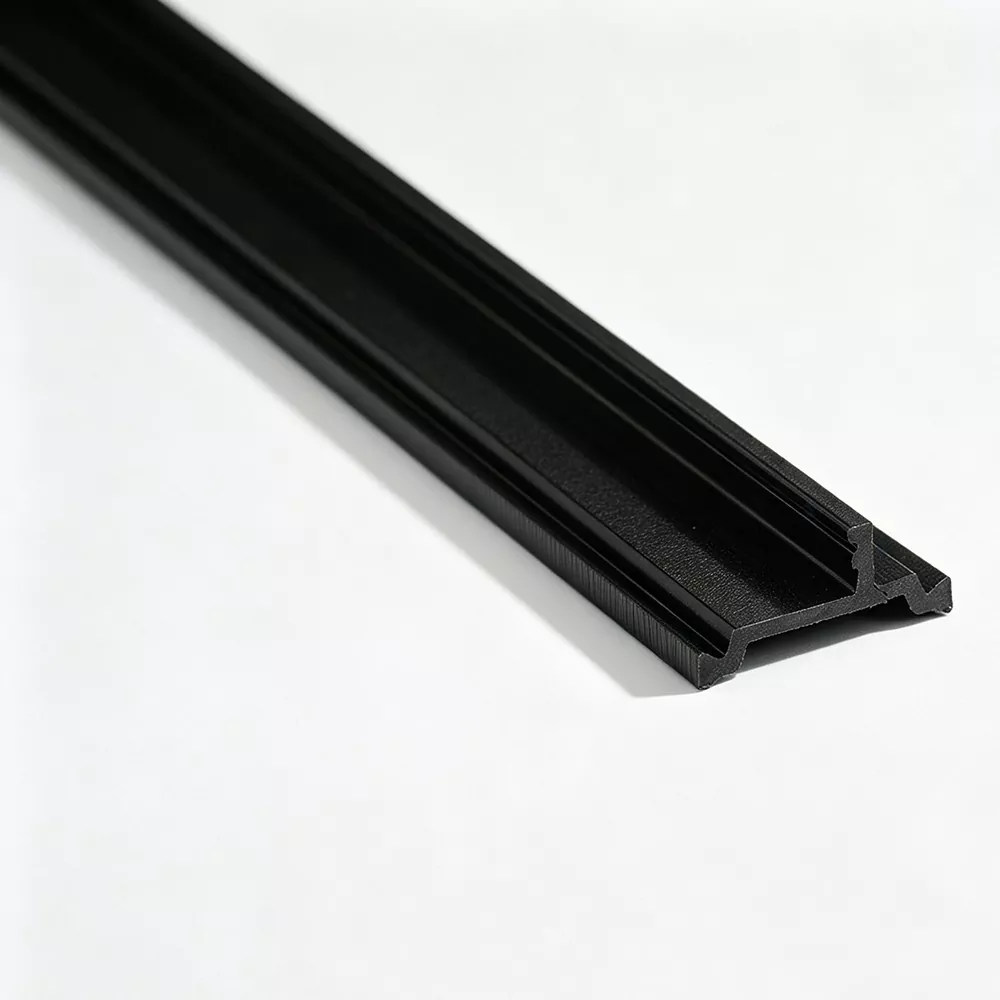

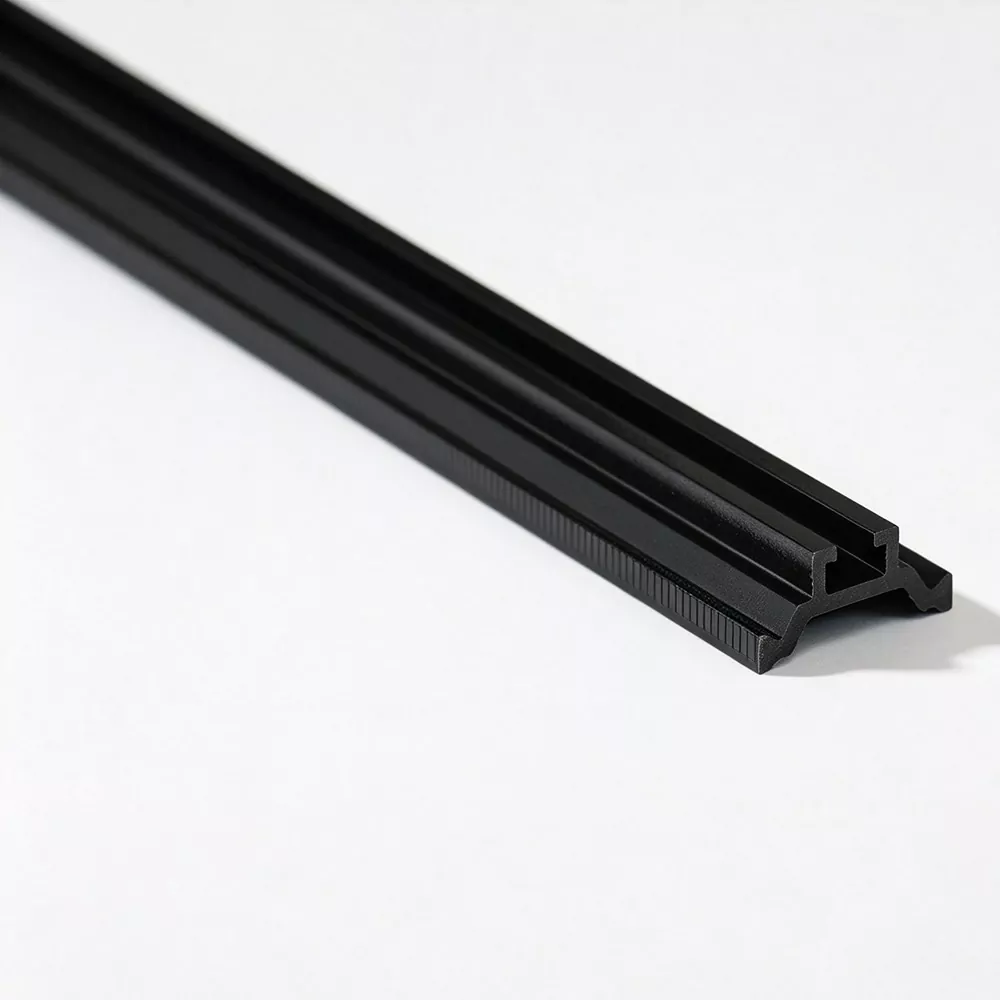

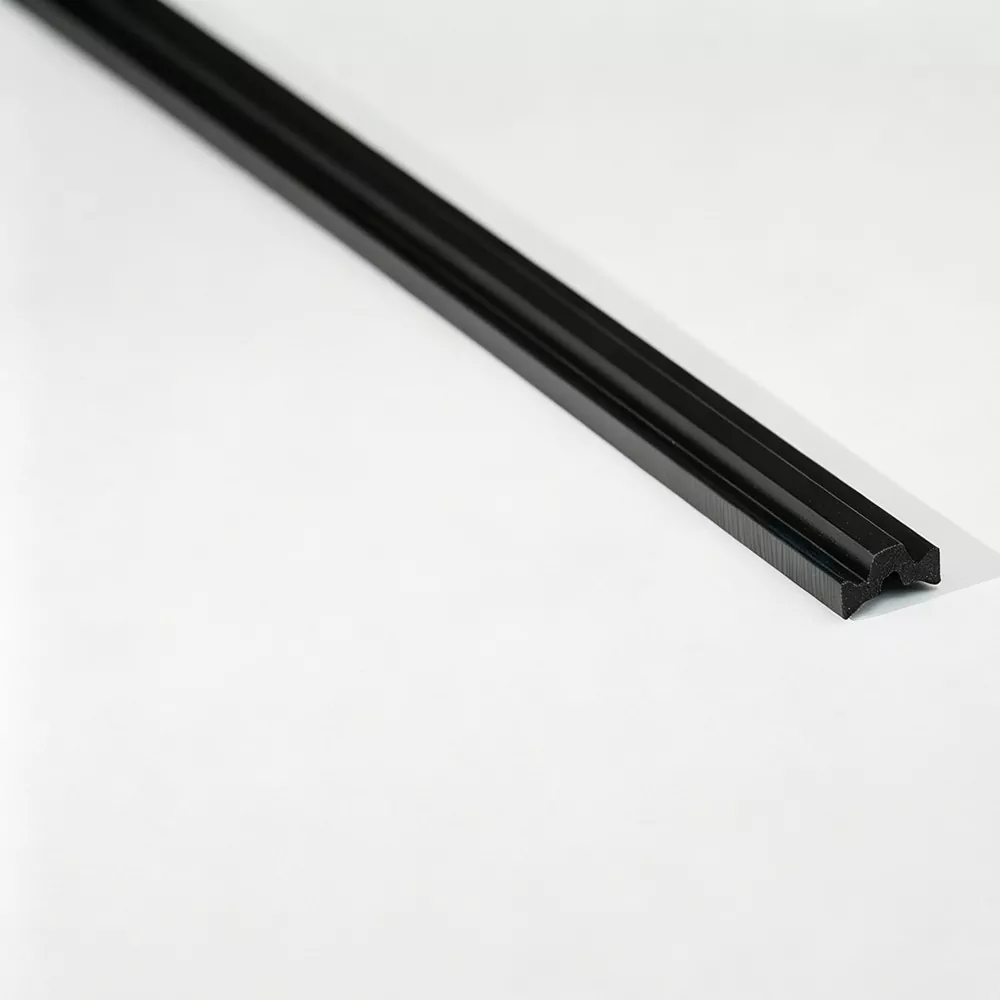

El perfil de rotura de puente térmico tipo CT que ofrece la fábrica de Jinxing se produce mediante extrusión, enfriamiento, dimensionamiento y acabado, y está disponible en longitudes rectas de 6 metros o bobinas de 500 metros. Para secciones no estándar, Jinxing puede revisar el dibujo del perfil de aluminio del cliente y confirmar las dimensiones, herramientas, color, longitud y requisitos de procesamiento requeridos antes de la producción.
Un perfil de rotura de puente térmico tipo CT se selecciona según la geometría de la sección de aluminio y no solo por el nombre del producto. El perfil debe corresponder con la zona de recepción y permanecer correctamente posicionado durante la inserción y posterior procesamiento.
Los puntos clave para confirmar incluyen:
· Geometría receptora: la sección de rotura de puente térmico debe ajustarse a la interfaz de aluminio diseñada.
· Dimensiones de la sección: el ancho, el alto y otras dimensiones críticas deben coincidir con el dibujo del perfil de aluminio.
· Posición de instalación: la orientación y el método de inserción deben definirse antes de la producción.
· Procesamiento posterior: se deben considerar la formación de rodillos u otras condiciones de procesamiento durante la selección de la sección.
· Formato de suministro : los tramos rectos o las bobinas deben coincidir con el proceso de producción del cliente.
Se recomienda un dibujo completo de la sección transversal del perfil de aluminio para confirmar el producto tipo CT.
El perfil utiliza nailon PA66 reforzado con un 25% de fibra de vidrio (GF25). PA66 proporciona la base de polímero, mientras que la fibra de vidrio refuerza el material para la estructura de perfil extruido requerida.
El sistema de material PA66 GF25 se utiliza para perfiles de rotura de puente térmico aplicables en:
· Puertas y ventanas de aluminio.
· Sistemas de muro cortina
· Perfiles de aluminio aislados
· Conjuntos especiales de rotura de puente térmico
El material final y la especificación del perfil deben confirmarse de acuerdo con los requisitos aplicables del proyecto.
La sección tipo CT se produce como un perfil extruido continuo, con herramientas que definen la geometría de la sección transversal requerida.
Los materiales PA66 y GF25 se preparan de acuerdo con la formulación de producción confirmada y se verifican como parte del proceso de control de materiales.
El material preparado se procesa mediante herramientas de extrusión diseñadas para la sección tipo CT requerida.
El perfil extruido pasa por etapas de enfriamiento y dimensionamiento para estabilizar la geometría de la sección transversal.
Después del conformado e inspección, el perfil se puede suministrar en tramos rectos de 6 metros o en bobinas de 500 metros según el pedido confirmado.
Se utiliza en sistemas de puertas y ventanas de aluminio con aislamiento térmico que requieren una sección tipo CT correspondiente.
Adecuado para perfiles de muro cortina de aluminio donde la geometría de rotura de puente térmico debe coincidir con la sección receptora.
Se utiliza para diseños de perfiles de aluminio con geometrías de recepción o retención dedicadas.
Puede considerarse durante el desarrollo de nuevos perfiles de aluminio, permitiendo revisar conjuntamente la geometría del perfil de aluminio y la rotura de puente térmico.
CT-Type no es universalmente mejor que los perfiles I-Type, C-Type o T-Type. La sección adecuada depende de la geometría real del perfil de aluminio y del método de instalación.
|
Tipo de perfil |
Características de la sección |
Base de selección típica |
|
Tipo CT |
Geometría de sección combinada definida |
Perfiles de aluminio con su correspondiente interfaz tipo CT |
|
Tipo T |
Geometría en forma de T |
Perfiles de aluminio diseñados para una sección receptora tipo T |
|
Tipo C |
geometría en forma de C |
Perfiles que utilizan una sección de recepción o retención correspondiente |
|
Tipo I |
geometría en forma de I |
Perfiles diseñados alrededor de una sección tipo I centrada |
Se debe utilizar el dibujo completo del perfil de aluminio al confirmar la sección de rotura de puente térmico adecuada.
Para secciones especiales de tipo CT, Jinxing puede revisar el dibujo del perfil de aluminio del cliente antes del mecanizado y la producción.
La personalización aplicable puede incluir:
· Dimensiones de sección transversal no estándar
· Herramientas basadas en dibujos del cliente.
· Colores especiales como gris y blanco.
· Procesamiento de corte a medida
· Fin del biselado
· Codificación láser
· Embalaje personalizado
Para una nueva sección, la RFQ debe incluir el plano del perfil de aluminio junto con las dimensiones requeridas de rotura de puente térmico, color, longitud, formato de suministro y condiciones de procesamiento.
|
Formulario de suministro |
Suministro estándar |
|
Perfil recto |
6 m por pieza |
|
Embalaje de perfil recto |
50 o 100 piezas por paquete |
|
Bobina |
500 m por rollo |
La forma de suministro se puede seleccionar de acuerdo con los requisitos de procesamiento del perfil y manejo de materiales del cliente.
Jinxing gestiona las principales etapas de producción, desde la preparación del material hasta la extrusión, el enfriamiento, el dimensionamiento, la inspección y el acabado.
El control de calidad puede incluir:
· Inspección de material entrante
· Comprobaciones dimensionales transversales
· Inspección de superficie
· Inspección del perfil terminado
De acuerdo con los requisitos de prueba y del producto aplicables, la evaluación puede incluir densidad, dureza Shore, resistencia a la tracción, resistencia al agua, envejecimiento térmico y coeficiente de expansión lineal.
Se puede proporcionar la documentación de inspección relevante de acuerdo con los requisitos del pedido acordados.
Jinxing combina extrusión PA66 GF25, desarrollo de perfiles basado en dibujos y múltiples formatos de suministro para admitir secciones de rotura de puente térmico tipo CT.
La atención se centra en hacer coincidir el perfil de rotura de puente térmico con la sección de aluminio real, incluidas las dimensiones de la sección transversal, la posición de instalación y los requisitos de procesamiento posteriores.
Un perfil de rotura de puente térmico tipo CT es un perfil aislante PA66 GF25 desarrollado para sistemas de aluminio que requieren una interfaz de sección transversal tipo CT correspondiente.
La elección depende de la geometría del perfil de aluminio y de su sección receptora. Un plano completo del perfil de aluminio es la mejor base para confirmar la sección requerida.
Sí. Jinxing puede revisar los dibujos de los clientes para secciones de tipo CT no estándar y confirmar los requisitos de producción y herramientas antes de la fabricación.
Proporcione el plano de la sección transversal del perfil de aluminio junto con las dimensiones de rotura de puente térmico, la longitud, el color, la forma de suministro, el embalaje y las condiciones de procesamiento requeridas.
Sí. El suministro de bobina estándar es de 500 metros por rollo. Los perfiles rectos están disponibles en longitudes de 6 metros.
Sí. Las dimensiones no estándar y los colores especiales se pueden revisar de acuerdo con los requisitos de producción y dibujo confirmados.
