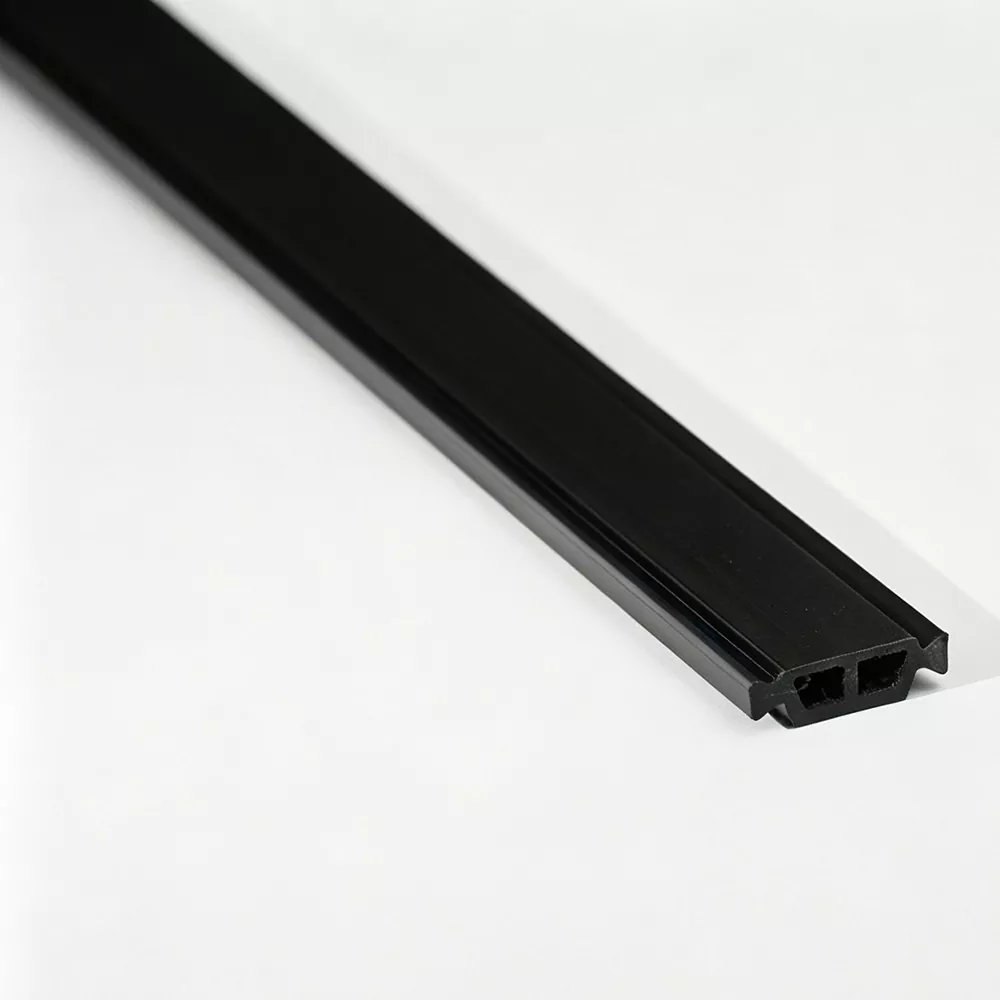

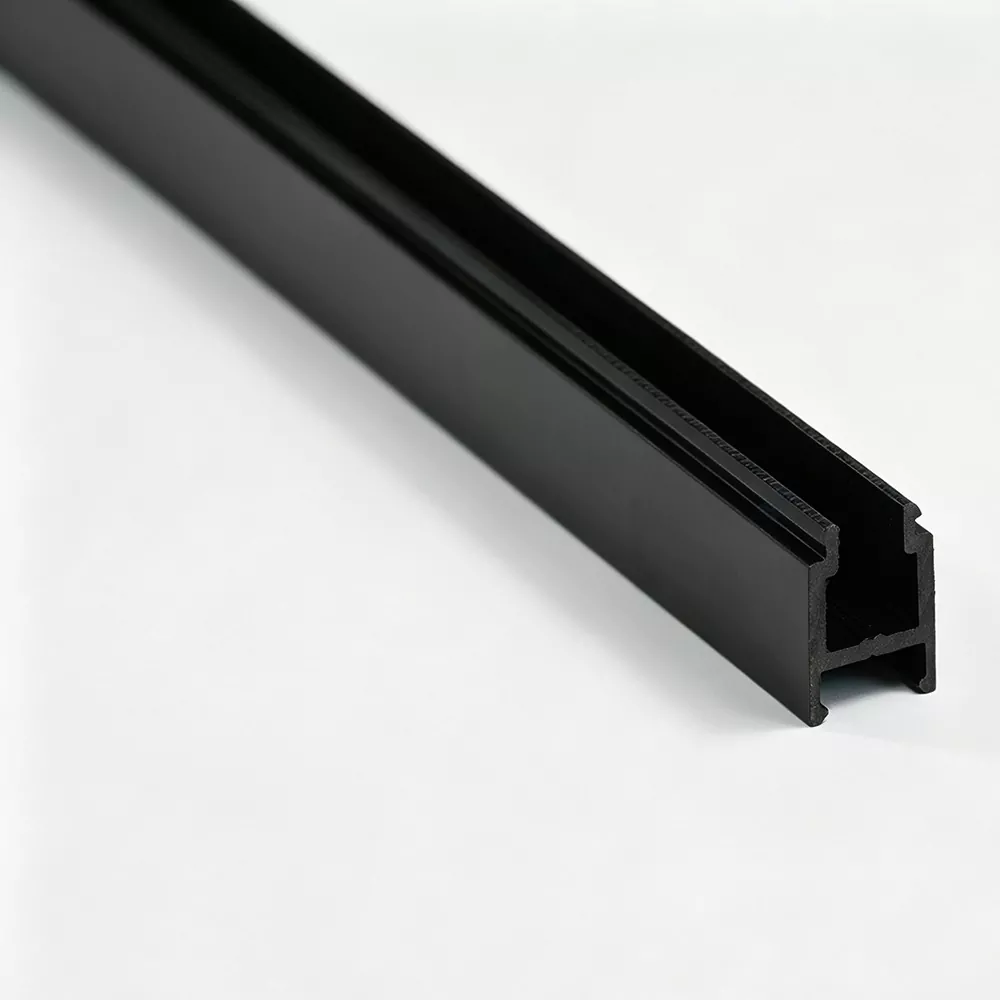

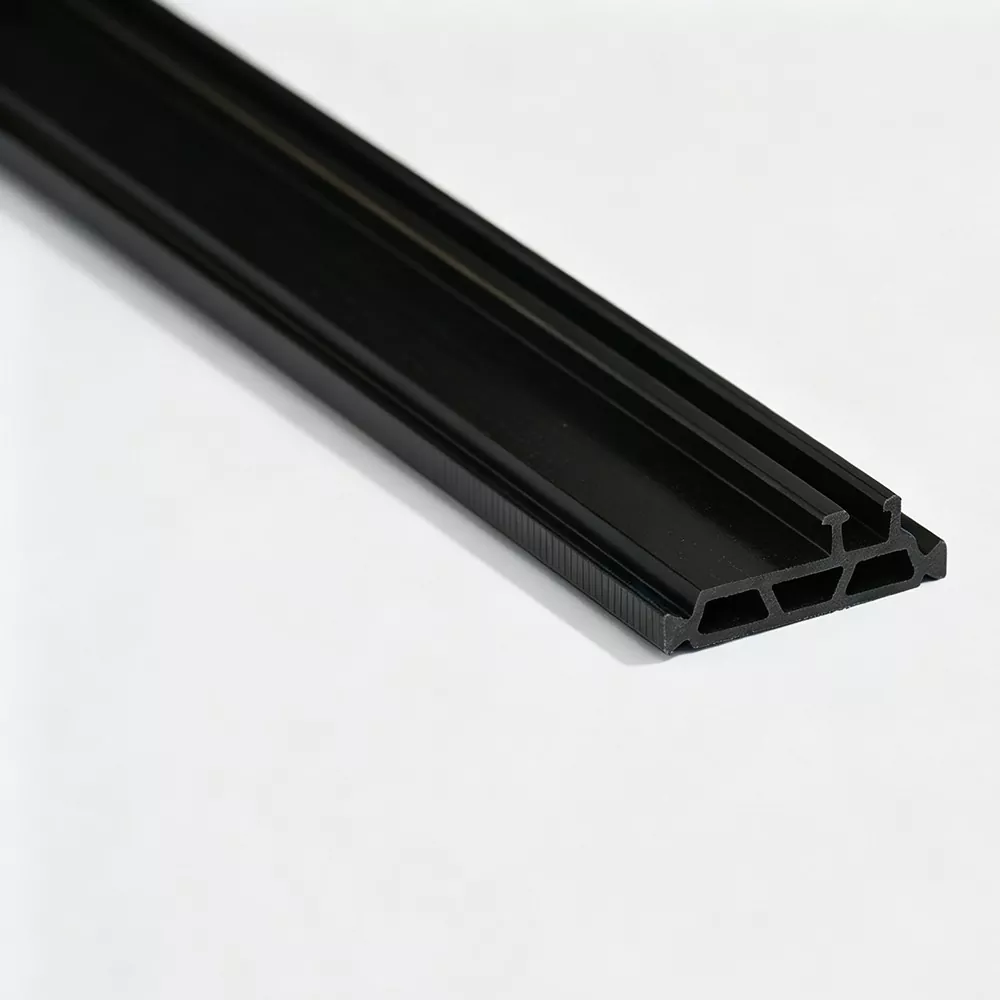

En una ventana abatible de aluminio, el marco y la hoja están conectados a través de bisagras y se abren girando en lugar de deslizarse a lo largo de un riel. La tira de rotura de puente térmico para ventanas abatibles se coloca dentro del perfil de aluminio con separación térmica para interrumpir el camino metálico continuo entre las secciones exterior e interior.
Jinxing, un fabricante y fábrica de China, produce estas tiras principalmente con PA66 GF25 y puede adaptar la sección transversal a diferentes extrusiones de ventanas abatibles.
Los sistemas de ventanas abatibles suelen contener perfiles de marco y hoja separados, y sus secciones transversales no son necesariamente intercambiables.
La tira de rotura de puente térmico debe corresponder a la extrusión específica en términos de:
· Dimensiones de ranura
· Profundidad de inserción de la tira
· Geometría de bloqueo
· Ancho y espesor del perfil
· Posición de la separación térmica
· Espacio disponible alrededor de herrajes y sellos
Para un sistema nuevo, se recomienda hacer coincidir la tira con el dibujo del perfil de aluminio antes del mecanizado y la producción.
La tira de rotura de puente térmico para ventanas abatibles utiliza PA66 con un 25 % de refuerzo de fibra de vidrio para proporcionar la rigidez y resistencia mecánica requeridas dentro del perfil de aluminio.
La sección se puede diseñar alrededor de la ranura y el método de conexión mecánica utilizado por la extrusión de la ventana abatible.
La extrusión y calibración controladas ayudan a mantener las dimensiones críticas necesarias para un ensamblaje de perfil estable.
Se pueden desarrollar diferentes secciones de listones para perfiles de marco fijo y perfiles de hoja abatibles según sus estructuras de extrusión individuales.
Las propiedades relevantes como la resistencia a la tracción, la dureza, el envejecimiento térmico y el comportamiento dimensional se pueden evaluar según los requisitos especificados.
La disposición de la rotura de puente térmico puede diferir entre el marco fijo y la hoja abatible.
La tira del lado del marco debe corresponder a la extrusión exterior fija, mientras que la tira del lado de la hoja debe funcionar dentro de la geometría del perfil alrededor de la sección de apertura, el área de acristalamiento, los sellos y los herrajes.
Por lo tanto, no siempre es apropiado utilizar la misma especificación de tira para ambos perfiles. Cada extrusión de aluminio debe comprobarse de forma independiente.
Para ventanas abatibles, la tira de rotura de puente térmico para ventanas abatibles se encuentra dentro de un perfil que también necesita acomodar otros componentes. Un perfil adecuado debe dejar suficiente espacio para las uniones previstas de acristalamiento, sellado, herrajes y perfiles.
Las dimensiones importantes pueden incluir:
Ancho de la tira → Grosor de la tira → Profundidad de la ranura → Área de bloqueo → Posición de la pared del perfil
Estas dimensiones deben confirmarse con la extrusión real en lugar de estimarse a partir del tamaño de la ventana terminada.
We mainly use PA66 GF25 for casement window thermal break strips. El refuerzo de fibra de vidrio mejora la rigidez del perfil de poliamida y le ayuda a conservar su geometría diseñada dentro del conjunto de aluminio.
Cuando los clientes han definido requisitos de material, dureza, temperatura o pruebas, estas especificaciones pueden confirmarse antes de la producción.
Podemos suministrar diferentes diseños de secciones con rotura de puente térmico, que incluyen:
· I-Tipo
· Tipo C
· Tipo T
· Secciones con formas especiales
El perfil correcto está determinado por la extrusión de aluminio correspondiente y no únicamente por el estilo de apertura de la ventana.
Para aplicaciones de ventanas abatibles, se presta atención a las dimensiones que influyen en el encaje y montaje del perfil.
Los elementos de inspección típicos incluyen:
|
Artículo |
Objetivo |
|
Sección transversal |
Confirma la geometría del perfil diseñada. |
|
Ancho y espesor |
Controla el ajuste de la ranura |
|
Dimensiones de bloqueo |
Soporta el compromiso mecánico |
|
Calidad de la superficie |
Identifica defectos de extrusión. |
|
Propiedades de tracción |
Evalúa el rendimiento mecánico. |
|
Envejecimiento térmico |
Comprueba la estabilidad del material después de la exposición al calor. |
Las pruebas se pueden realizar según las especificaciones del cliente y las normas aplicables.
Para una selección precisa del producto, los compradores deben proporcionar el dibujo del perfil de aluminio del marco o la hoja siempre que sea posible.
Si un sistema de ventana contiene varias secciones de aluminio separadas térmicamente, identifique cada perfil por separado. Esto permite que el ancho de la tira, la estructura de bloqueo y la sección transversal coincidan con la extrusión correcta.
Es un perfil aislante de poliamida instalado dentro de un marco o hoja de ventana abatible de aluminio con separación térmica para interrumpir la conexión metálica directa entre los dos lados.
No necesariamente. Las extrusiones de marcos y hojas pueden tener diferentes estructuras de ranura y espacios de instalación disponibles, por lo que es posible que se requieran especificaciones de tiras separadas.
Jinxing utiliza principalmente PA66 GF25, que consiste en PA66 reforzada con un 25% de fibra de vidrio.
La tira en sí no reemplaza el hardware. Su sección está desarrollada para encajar dentro del perfil de aluminio designado y al mismo tiempo permite que la estructura del perfil circundante se adapte a los componentes requeridos.
Sí. Jinxing puede desarrollar secciones no estándar utilizando un dibujo de perfil de aluminio, una muestra de tira o requisitos dimensionales confirmados.
Un dibujo del marco o hoja de aluminio, las dimensiones o muestra de la tira requerida, la especificación del material, el color, la longitud y la cantidad estimada son útiles para confirmar el producto.
