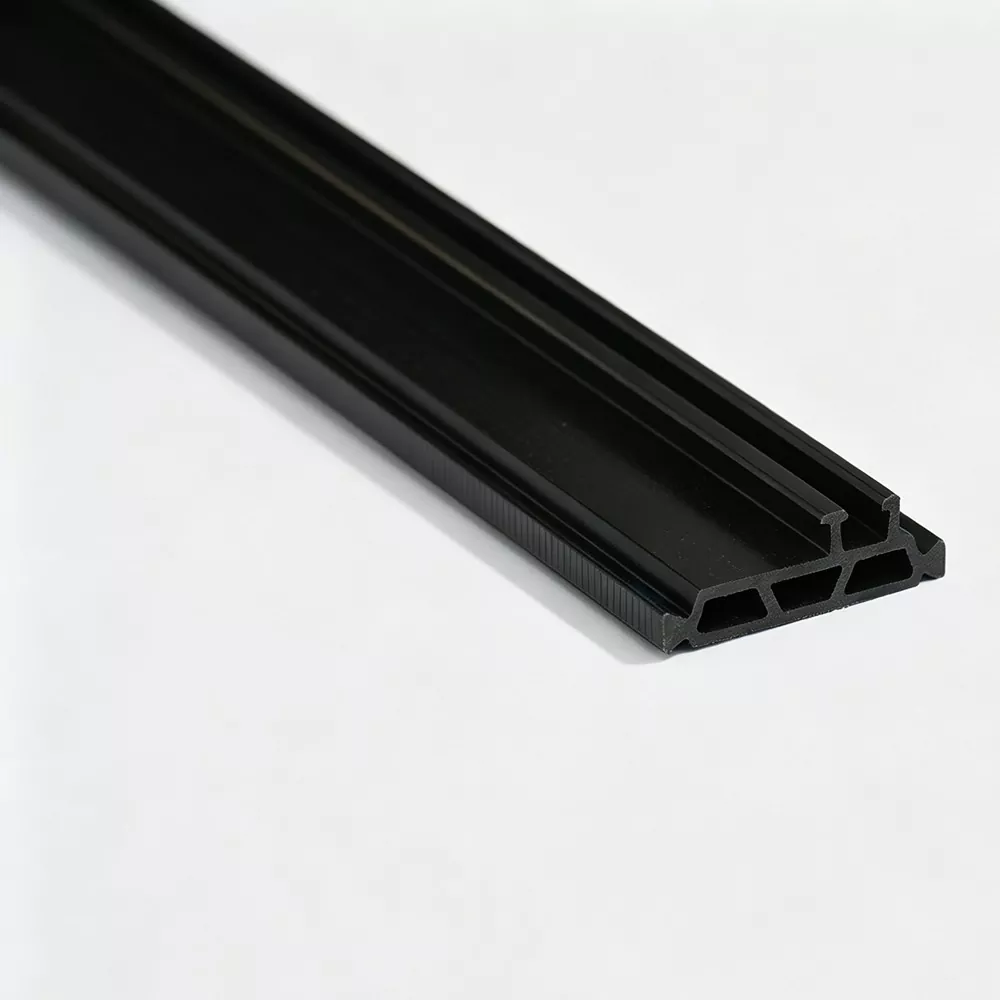

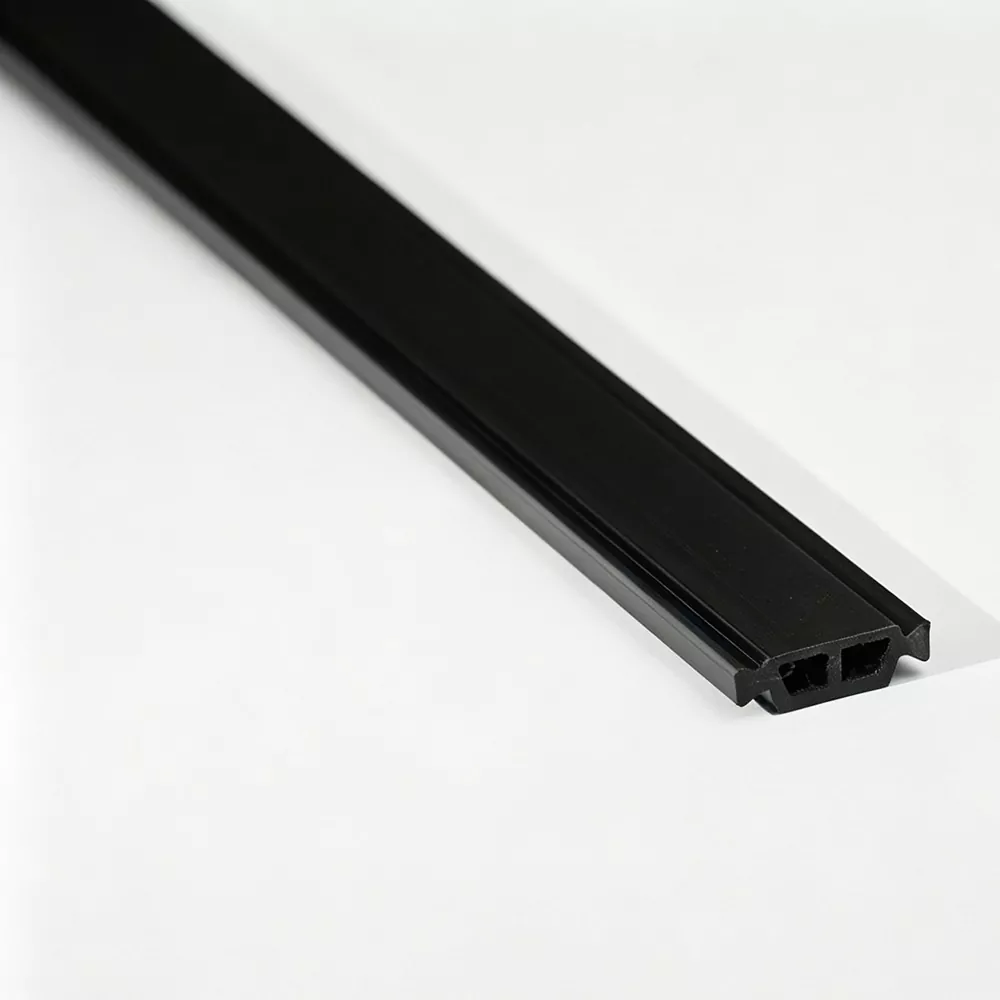

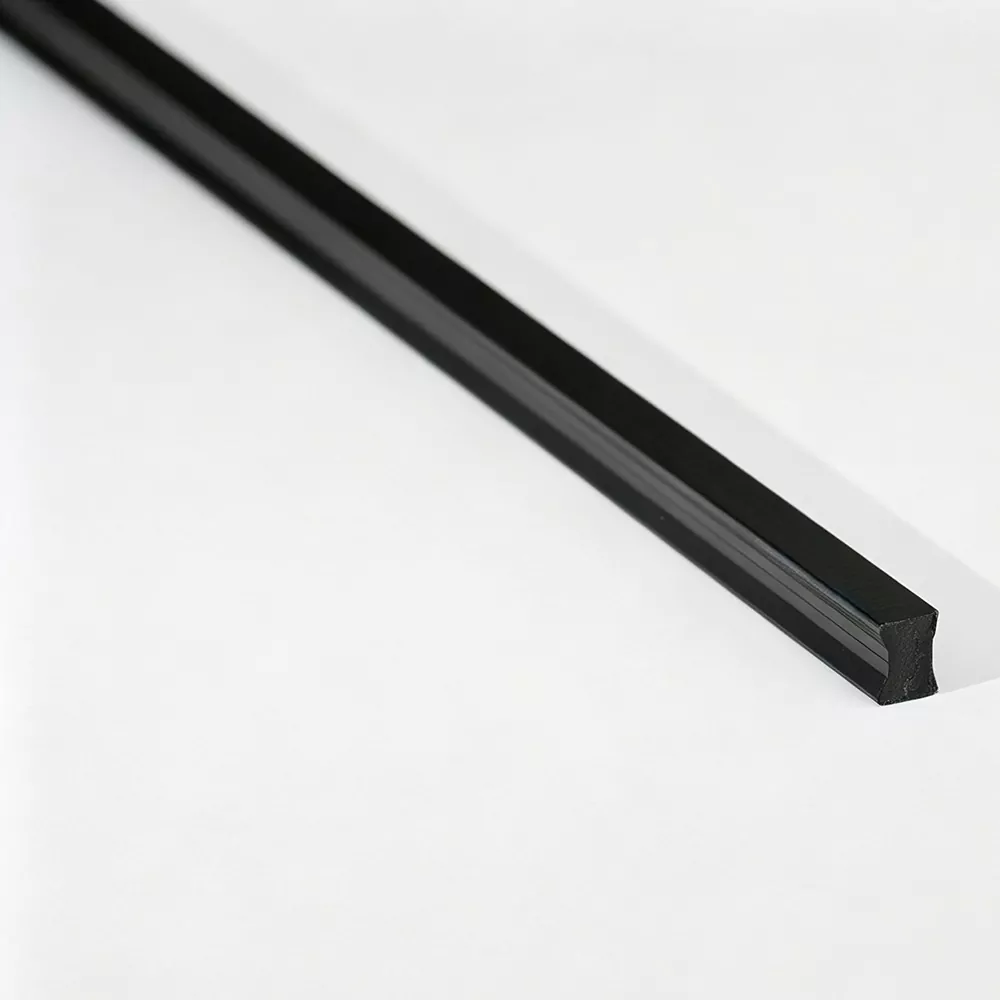

En una ventana, puerta o fachada de aluminio, la rotura de puente térmico separa las secciones metálicas interiores y exteriores, pero el diseño de esta conexión también puede afectar a la forma en que el sonido viaja a través del marco. La tira de aislamiento acústico con rotura de puente térmico suministrada por Jinxing, un fabricante y fábrica chino de perfiles de poliamida con rotura de puente térmico, se desarrolla como parte de este conjunto de aluminio separado en lugar de como un sello acústico independiente.
El aluminio es un material rígido que puede proporcionar un camino continuo para la transmisión de vibraciones y sonidos cuando las secciones interiores y exteriores están conectadas directamente.
Una regleta de rotura de puente térmico interrumpe esa conexión directa introduciendo un tramo de poliamida entre los componentes de aluminio. En un sistema de perfiles diseñado adecuadamente, esta separación puede ayudar a reducir las vías de transmisión directa a través de la estructura metálica.
Sin embargo, el rendimiento acústico de una ventana o fachada terminada no depende únicamente de la tira de rotura de puente térmico. El vidrio, las juntas, los selladores, la geometría del marco, la configuración de la apertura y la instalación influyen en el resultado final del aislamiento acústico.
La tira está integrada mecánicamente en la extrusión de aluminio. Por lo tanto, su sección transversal debe trabajar con la cavidad del perfil en lugar de simplemente llenar un espacio vacío.
Los puntos de diseño importantes incluyen:
· Contacto entre la tira y los perfiles de aluminio
· Geometría de bloqueo y compromiso
· Anchura y espesor de la tira
· Dimensiones de la cavidad del perfil
· Conexión mecánica después de rodar
· Posición de las juntas circundantes y los componentes de acristalamiento
Un perfil correctamente adaptado ayuda a mantener la separación deseada entre las secciones de aluminio y, al mismo tiempo, proporciona una conexión estable durante el montaje.
Jinxing utiliza material reforzado con fibra de vidrio a base de PA66 para sus perfiles de rotura de puente térmico. La fibra de vidrio contribuye a la rigidez y estabilidad mecánica necesarias cuando la tira se inserta en perfiles de aluminio y se fija mediante laminado mecánico.
Para aplicaciones acústicas, la consistencia dimensional también es importante. Un perfil de tira inconsistente puede afectar la relación de contacto entre las secciones de poliamida y aluminio y crear variaciones durante el montaje del perfil.
En lugar de tratar el aislamiento acústico como una propiedad única del material, el producto debe considerarse a través de varias características relacionadas:
· Separación térmica — Rompe el camino continuo de aluminio entre los dos lados del perfil.
· Enganche mecánico estable: diseñado para permanecer integrado de forma segura con la extrusión de aluminio después del montaje.
· Consistencia dimensional: ayuda a mantener la geometría del perfil diseñado y las condiciones de contacto.
· Estructura reforzada con fibra de vidrio: proporciona la rigidez necesaria para el procesamiento y servicio de perfiles de aluminio.
· Secciones transversales adaptables: se pueden producir en diferentes geometrías para combinar con los perfiles de ventanas, puertas y fachadas.
Los requisitos de aislamiento acústico varían significativamente según el edificio y su entorno. La tira de rotura de puente térmico puede formar parte de una solución de estructura de aluminio para:
Una tira de rotura de puente térmico y una junta acústica no deben tratarse como componentes intercambiables.
La tira de rotura de puente térmico separa principalmente las secciones de aluminio y contribuye al rendimiento térmico y a la conexión mecánica del perfil. Mientras tanto, los sellos y juntas acústicos se utilizan comúnmente alrededor de juntas móviles, interfaces de acristalamiento y otros espacios donde las fugas de aire pueden crear vías de transmisión de sonido.
Por esta razón, un sistema de aluminio orientado al aislamiento acústico puede requerir tanto una rotura de puente térmico adecuadamente diseñada como componentes de sellado adecuados.
Una rotura de puente térmico de aislamiento acústico no se puede seleccionar únicamente por el nombre del material.
El perfil de aluminio circundante determina cómo se coloca la tira y cómo transmite las vibraciones todo el marco. Por ejemplo, la relación entre la rotura de puente térmico, la cavidad del acristalamiento, la cámara del marco y los puntos de sellado puede influir en el comportamiento acústico del conjunto terminado.
Jinxing puede revisar el dibujo del perfil de aluminio cuando los compradores necesitan una sección transversal no estándar. Esto permite desarrollar la geometría de la tira alrededor de la extrusión real en lugar de adaptar el perfil de aluminio a una tira estándar inadecuada.
Jinxing produce perfiles con rotura de puente térmico mediante un proceso controlado que abarca la preparación del material, la extrusión, el enfriamiento, la conformación y el corte.
Para materiales basados en PA66, los controles entrantes pueden incluir el índice de flujo de fusión, el contenido de fibra de vidrio y la humedad. Durante la extrusión, la temperatura, la velocidad de extracción y las condiciones de enfriamiento se controlan para mantener la forma de la sección transversal requerida.
Se verifican las dimensiones y el estado de la superficie de las muestras de producción, mientras que los productos terminados se someten a una inspección de apariencia y dimensiones antes del envío. Cuando sea necesario, se pueden evaluar el envejecimiento mecánico, térmico, la resistencia al agua y otras propiedades relevantes de acuerdo con la especificación aplicable.
Jinxing puede fabricar secciones de rotura de puente térmico no estándar cuando un perfil existente no coincide con la extrusión de aluminio del cliente.
El proceso de personalización puede incluir:
Dibujo de perfil o muestra → Evaluación de sección → Herramientas → Extrusión de prueba → Verificación de dimensiones → Producción
La personalización disponible puede incluir secciones transversales, dimensiones, colores, longitudes de corte y requisitos de embalaje especiales.
Para los fabricantes de perfiles, Jinxing también puede brindar apoyo práctico relacionado con la inserción de tiras, el diseño de ranuras de perfiles y las condiciones de perfilado cuando surgen problemas durante el ensamblaje.
Es un perfil de rotura de puente térmico de poliamida utilizado en sistemas de aluminio donde se considera tanto la separación térmica como el rendimiento acústico. Interrumpe la conexión directa entre las secciones de aluminio y puede ayudar a reducir las rutas de transmisión directa del sonido a través del marco.
No. Una tira de rotura de puente térmico es sólo un componente de un sistema de ventana acústica. El vidrio, el diseño del marco, las juntas, los selladores, la configuración de la apertura y la instalación también tienen un efecto significativo en el rendimiento final del aislamiento acústico.
PA66 GF25 proporciona la rigidez y estabilidad mecánica comúnmente requeridas para los perfiles con rotura de puente térmico. Se debe evaluar su idoneidad para un sistema acústico concreto junto con el diseño del perfil y los requisitos acústicos del proyecto.
Una tira de sellado acústico generalmente está destinada a reducir las fugas de aire y sonido a través de juntas o huecos. Una tira de rotura de puente térmico separa las secciones de aluminio y cumple principalmente funciones térmicas y estructurales. Algunos diseños de rotura de puente térmico también pueden contribuir al comportamiento acústico del sistema completo de aluminio.
Las aplicaciones típicas incluyen ventanas, puertas, muros cortina y otros sistemas arquitectónicos de aluminio con separación térmica donde el control del ruido es una consideración de diseño adicional.
Sí. Jinxing puede desarrollar secciones transversales no estándar de acuerdo con dibujos de perfiles de aluminio o muestras físicas y ajustar el perfil a la cavidad requerida y las condiciones de acoplamiento mecánico.
Algunas propiedades de materiales y componentes se pueden probar por separado, pero el aislamiento acústico de una ventana, puerta o muro cortina terminado es normalmente un desempeño a nivel de sistema. Por lo tanto, el método de prueba requerido debe confirmarse de acuerdo con las especificaciones del proyecto.
