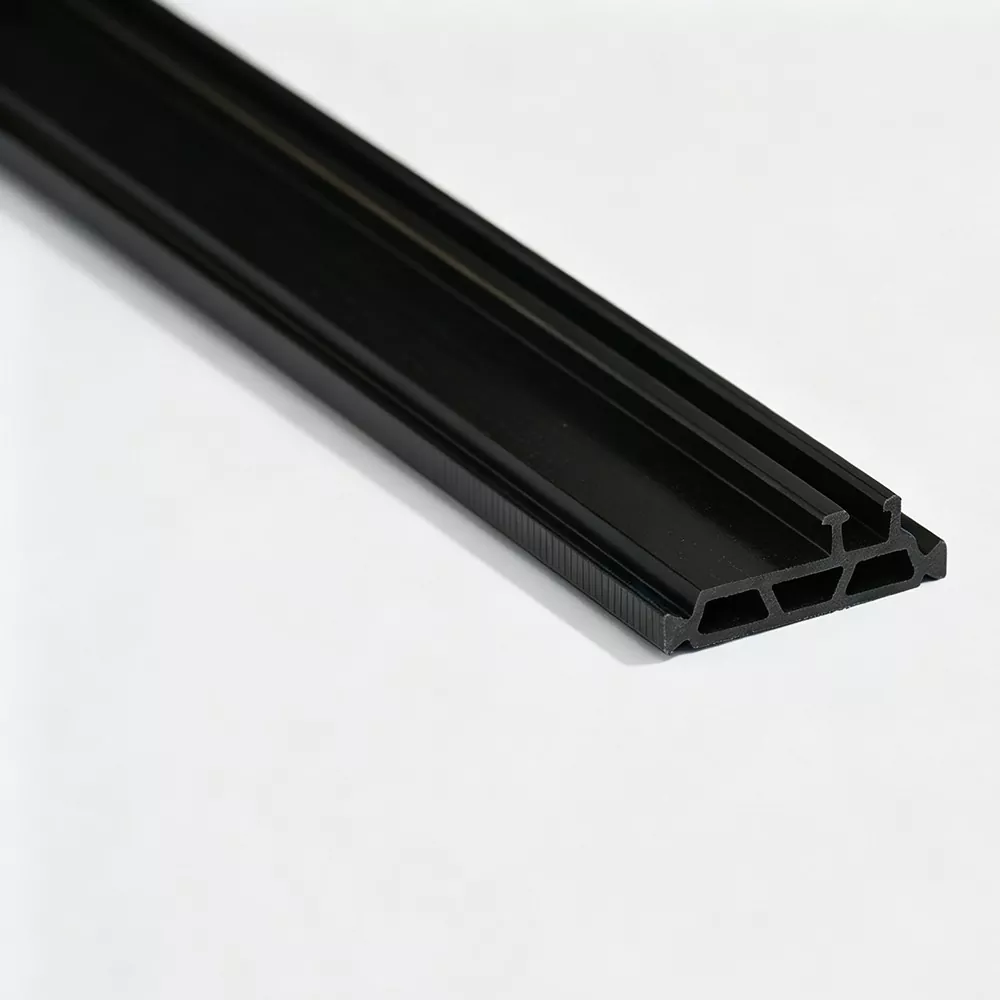

El diseño de múltiples cavidades de la tira de rotura térmica hueca de poliamida introduce secciones huecas internas en el perfil de poliamida, creando un camino más largo y complejo para la transferencia de calor a través de la barrera térmica. Para los compradores que buscan un proveedor o una fábrica en China capaz de producir perfiles de rotura de puente térmico de poliamida más anchos, Jinxing puede fabricar la sección de acuerdo con las dimensiones y la disposición de las cavidades de la extrusión de aluminio.

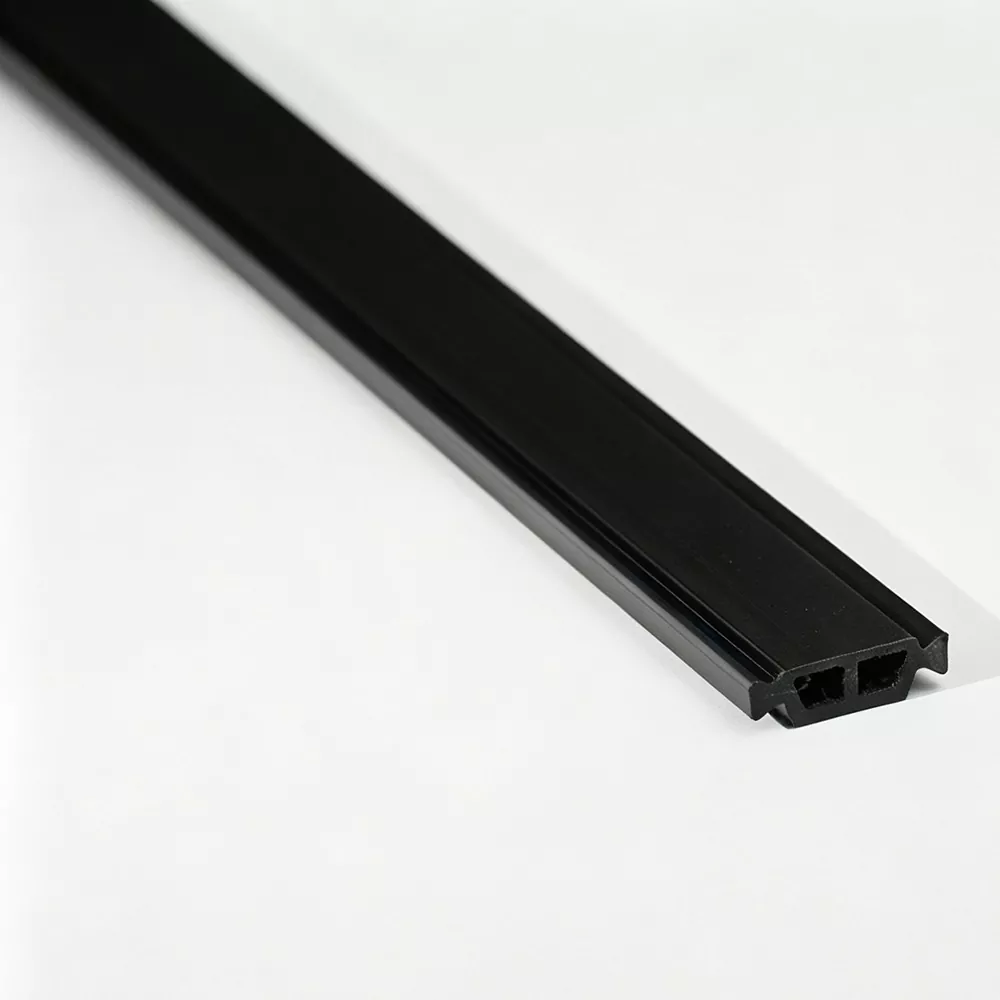

A diferencia de una tira sólida con rotura de puente térmico, el perfil hueco contiene cavidades internas que se extienden a lo largo de la dirección de extrusión. Estas cavidades reducen la cantidad de material de poliamida continuo dentro de la sección y alteran la ruta de transferencia de calor a través del perfil.
Esta estructura es particularmente útil para diseños de rotura de puente térmico más amplios, donde un perfil hueco o de múltiples cavidades puede proporcionar un equilibrio práctico entre la geometría del aislamiento, el tamaño del perfil y el rendimiento mecánico.
· Construcción de múltiples cavidades: crea una separación interna adicional dentro del perfil de rotura de puente térmico.
· Adecuado para secciones más anchas: proporciona una estructura de perfil práctica para diseños de rotura de puente térmico de mayor ancho.
· Material PA66 GF25: el refuerzo de fibra de vidrio brinda la rigidez necesaria para el ensamblaje de perfiles de aluminio.
· Buena estabilidad longitudinal: la estructura del perfil reforzado es adecuada para aplicaciones que requieren un rendimiento estable a lo largo de la longitud de la extrusión.
· Control dimensional: la extrusión de precisión ayuda a mantener la forma de la cavidad y las dimensiones generales del perfil.
La tira de rotura de puente térmico hueca de poliamida se considera principalmente para sistemas de aluminio con secciones de rotura de puente térmico más grandes o más anchas, que incluyen:
· Ventanas de aluminio con rotura térmica
· Puertas de aluminio
· Perfiles de muro cortina
· Extrusiones de aluminio arquitectónico de gran ancho
· Sistemas de rotura de puente térmico personalizados
La sección transversal final debe determinarse a partir del perfil de aluminio en lugar de seleccionarse únicamente por el nombre de la aplicación.
La estructura hueca cambia la forma en que el calor se mueve a través de la rotura de puente térmico. En lugar de depender únicamente del ancho de una sección sólida de poliamida, las cavidades internas crean interfaces adicionales y una ruta de transferencia menos directa.
El efecto depende del diseño completo del perfil, incluido el tamaño de la cavidad, el espesor de la pared, el ancho de la tira y la extrusión de aluminio circundante.
Un perfil hueco aún necesita resistir las fuerzas generadas durante la inserción, el laminado y el servicio. Jinxing utiliza PA66 reforzado con fibra de vidrio para proporcionar la rigidez necesaria para el conjunto de rotura de puente térmico.
Para perfiles más anchos, la estructura longitudinal y la geometría de la pared son especialmente importantes. Por lo tanto, la disposición de la cavidad debe considerarse junto con el acoplamiento mecánico requerido y las condiciones de procesamiento.
Para una tira hueca con rotura de puente térmico, la estructura interna es parte del diseño del producto. Jinxing puede ajustar:
|
Elemento de diseño |
Objetivo |
|
Ancho total |
Combina con secciones de perfil de aluminio más anchas |
|
Grosor de la pared |
Equilibra la rigidez y el espacio de la cavidad. |
|
Número de cavidades |
Determina la estructura del perfil interno. |
|
Dimensiones de la cavidad |
Controla la geometría hueca. |
|
Áreas de bloqueo exteriores |
Coincide con la ranura de aluminio |
|
Altura del perfil |
Se adapta al espacio de extrusión disponible |
Esto hace que el dibujo del perfil de aluminio sea especialmente útil a la hora de desarrollar una sección hueca no estándar.
Jinxing produce tiras de rotura de puente térmico huecas de poliamida utilizando nailon PA66 reforzado con fibra de vidrio. La secuencia de fabricación cubre la mezcla de materiales, la extrusión, el enfriamiento, la conformación y el corte de precisión.
Debido a que el perfil contiene cavidades internas, la extrusión estable y el enfriamiento son importantes para mantener la geometría de la pared diseñada. Las muestras de producción se verifican para determinar las dimensiones de la sección transversal y los defectos superficiales.
El proceso de inspección de Jinxing cubre materias primas, extrusión, perfiles terminados y envío. Los controles relevantes pueden incluir:
· Humedad de la materia prima
· Índice de flujo de fusión
· Contenido de fibra de vidrio
· Dimensiones transversales
· Geometría de la cavidad
· Condición de la superficie
· Propiedades mecánicas
· Envejecimiento térmico y resistencia al agua cuando sea necesario
Las pruebas se pueden realizar de acuerdo con el proyecto aplicable o los requisitos del mercado.
Las tiras de rotura de puente térmico huecas de poliamida a menudo se desarrollan para sistemas de aluminio específicos en lugar de seleccionarse de una gama de tamaños universal.
Jinxing puede fabricar secciones huecas personalizadas basadas en un dibujo de perfil de aluminio o una muestra física, incluidos ajustes al ancho total, la estructura de la pared, la disposición de las cavidades, la geometría de bloqueo, el color y la longitud.
La ruta de desarrollo puede ser:
Dibujo de perfil → Revisión de sección hueca → Herramientas → Extrusión de prueba → Confirmación de dimensiones → Producción en masa
Se pueden suministrar tiras rectas a 6 m por pieza, mientras que se puede disponer el suministro en bobinas cuando el perfil y el proceso de producción sean adecuados. También se encuentran disponibles procesamiento de corte a medida, embalaje personalizado y codificación láser.
Es un perfil de rotura de puente térmico a base de PA66 que contiene una o más cavidades huecas internas. La estructura de múltiples cavidades cambia la ruta de transferencia de calor y se usa comúnmente para secciones de rotura de puente térmico más anchas.
Una estructura hueca puede proporcionar una separación interna adicional y es particularmente adecuada para diseños de rotura de puente térmico de mayor ancho donde es necesario equilibrar la geometría del perfil y los requisitos mecánicos.
Jinxing utiliza nailon PA66 reforzado con fibra de vidrio para sus perfiles de poliamida con rotura de puente térmico.
Pueden ser adecuados para secciones de rotura de puente térmico de aluminio más anchas, siempre que la geometría de la tira y el acoplamiento mecánico coincidan con el diseño de extrusión.
Sí. Las dimensiones generales, la disposición de las cavidades, la geometría de la pared y los detalles de bloqueo se pueden desarrollar según dibujos o muestras de perfiles de aluminio.
Las aplicaciones típicas incluyen ventanas, puertas, muros cortina y otros sistemas arquitectónicos de aluminio con rotura de puente térmico que utilizan secciones de rotura de puente térmico más anchas.
