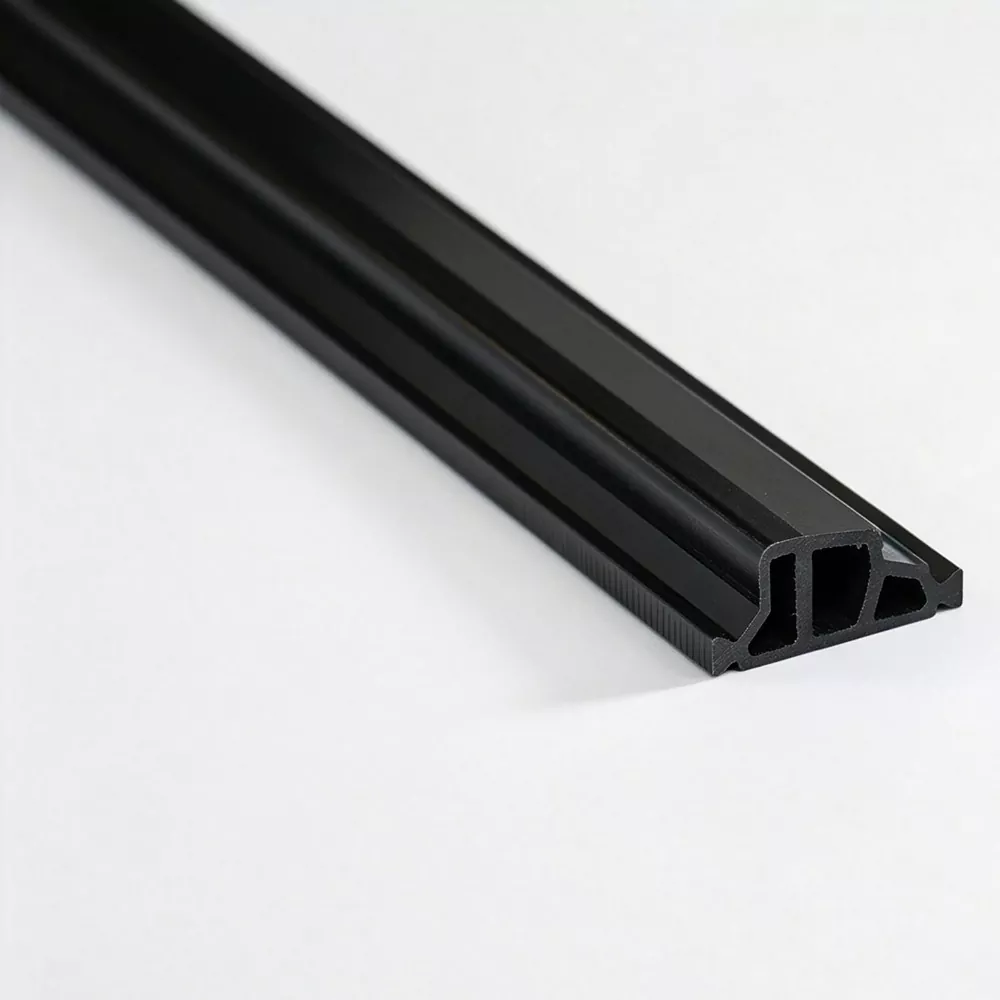

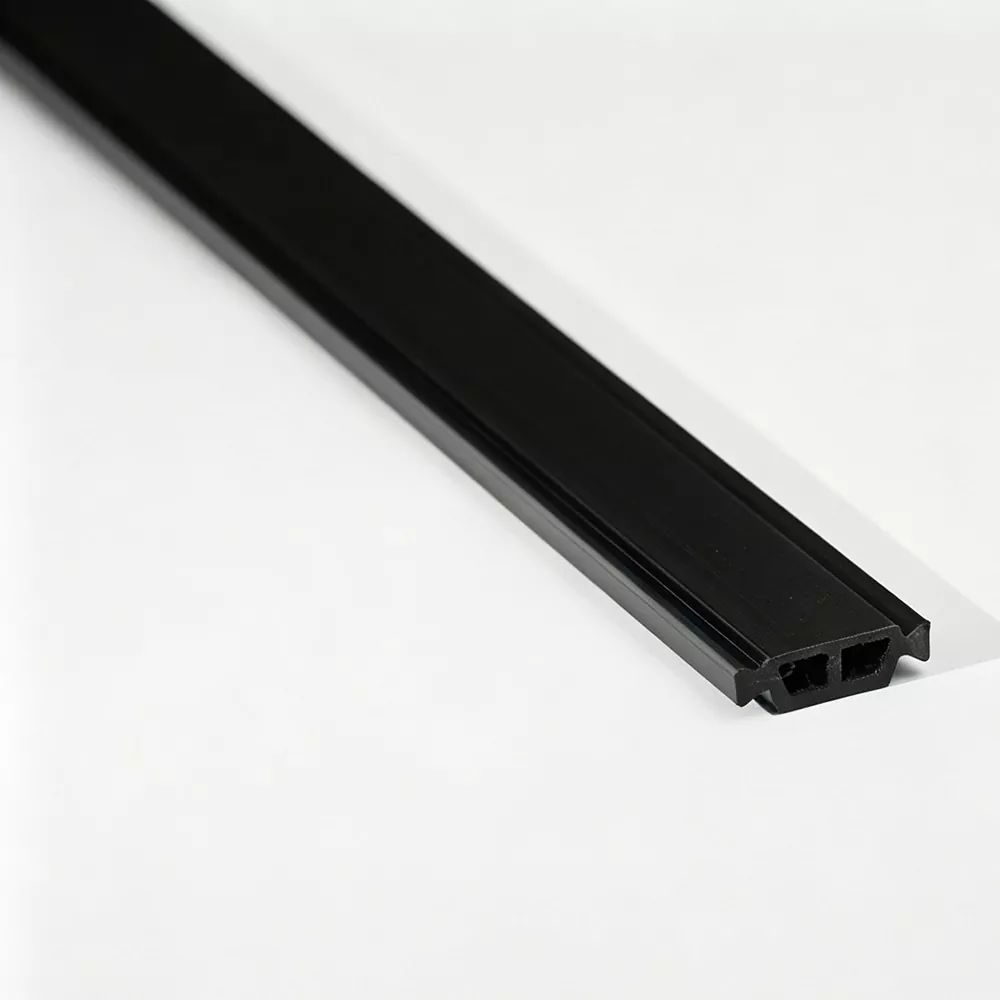

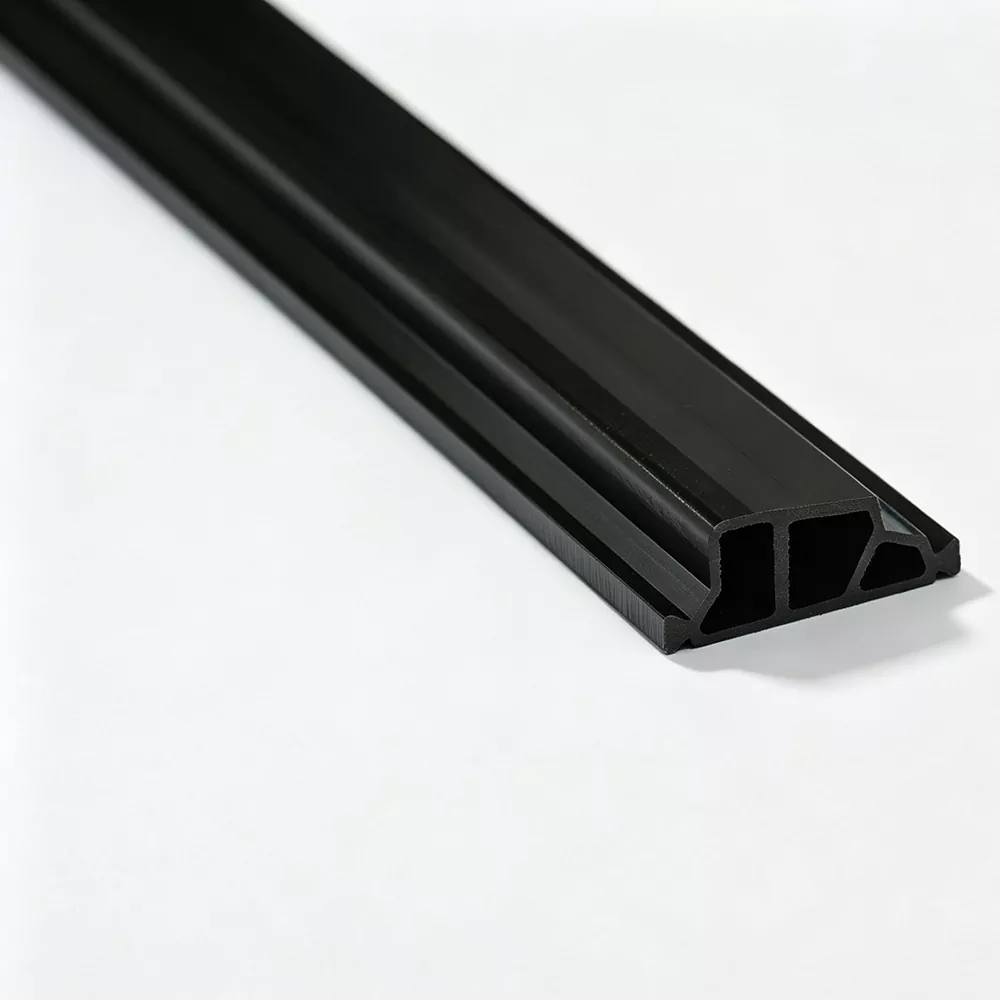

El puntal térmico estructural PA66 GF25 de Jinxing sirve como barrera térmica y como conexión mecánica entre secciones de aluminio separadas. Para los compradores que trabajan con un fabricante, fábrica o proveedor de China, Jinxing produce perfiles estructurales de poliamida alrededor de la extrusión de aluminio real, prestando atención a la geometría de la sección, la retención mecánica y la estabilidad del perfil a largo plazo.
Un puntal térmico estructural PA66 GF25 no es simplemente un espaciador de plástico. Forma parte de la conexión entre los dos perfiles de aluminio y debe permanecer estable cuando el perfil se ensambla y se somete a cargas mecánicas.
El material PA66 GF25 proporciona la rigidez necesaria para esta función manteniendo la separación térmica creada entre los perfiles de aluminio.
El aluminio y la poliamida funcionan como un perfil compuesto después del montaje. El puntal térmico necesita mantener su posición y acoplamiento mecánico para que la sección terminada permanezca estable.
Esto hace que la geometría del perfil, el refuerzo y la calidad del montaje sean igualmente importantes.
La fibra de vidrio refuerza la base de PA66 y aumenta la rigidez del puntal térmico. El proceso de Jinxing también considera la orientación de las fibras para soportar la resistencia longitudinal y la resistencia al corte transversal.
Un puntal térmico estructural PA66 GF25 debe mantener su sección transversal diseñada durante la inserción, el rodamiento y el servicio posterior. El material estable y las condiciones de extrusión ayudan a preservar la geometría del perfil requerida.
· Barrera térmica estructural: combina la separación térmica con soporte mecánico.
· Refuerzo PA66 GF25 — Proporciona rigidez para el ensamblaje del perfil.
· Enganche mecánico estable: diseñado para permanecer integrado de forma segura con secciones de aluminio.
· Estabilidad dimensional: ayuda a mantener la forma del perfil diseñado.
· Producción de perfiles específicos: las secciones transversales se pueden combinar con diferentes diseños de extrusión de aluminio.
El puntal estructural debe funcionar con el perfil de aluminio completo y no como un componente independiente.
Los puntos clave incluyen:
|
Elemento de perfil |
Función |
|
Ancho del puntal |
Determina la separación dentro del perfil. |
|
Área de bloqueo |
Proporciona compromiso mecánico |
|
Geometría de la sección |
Controla el contacto con el aluminio. |
|
Profundidad del perfil |
Determina el espacio de instalación disponible |
|
condición rodante |
Afecta la retención estructural final |
Para sistemas de marcos y hojas con rotura térmica donde la barrera térmica también necesita soportar fuerzas mecánicas de montaje.
Para parteluces, travesaños y otras secciones de fachada donde la rotura térmica forma parte de la conexión del perfil estructural.
Adecuado para diseños de perfiles donde el componente de rotura de puente térmico tiene una función mecánica más importante debido al tamaño o la configuración de la sección.
El comportamiento estructural del perfil acabado depende del proceso de montaje completo:
Preparación de bolsas de aluminio → Inserción de puntales → Rodamiento mecánico → Bloqueo de perfil
Las dimensiones de la tira, la ranura de aluminio y las condiciones de rodadura deben coordinarse para lograr el compromiso requerido.
Jinxing produce puntales térmicos estructurales PA66 GF25 mediante la preparación del material, extrusión, enfriamiento, conformación y corte de precisión.
Los materiales entrantes se pueden verificar en cuanto a índice de flujo de fusión, contenido de fibra de vidrio y humedad. Durante la extrusión, la temperatura, la velocidad de extracción y las condiciones de enfriamiento se controlan para mantener la sección del perfil.
Production samples are checked for cross-sectional dimensions and surface defects before finished-product inspection.
Jinxing desarrolla puntales térmicos alrededor de la extrusión de aluminio real, incluidas las áreas de compromiso mecánico requeridas.
PA66 y fibra de vidrio se procesan en condiciones controladas para respaldar un rendimiento mecánico y dimensional constante.
Jinxing puede proporcionar soporte técnico para el diseño de ranuras de perfil, inserción de tiras y problemas de perfilado, como grietas o compromiso de corte insuficiente.
Para secciones de aluminio no estándar, Jinxing puede personalizar:
· Geometría transversal
· Ancho y espesor
· Estructura de bloqueo
· Color
· Longitud de corte
· Embalaje
· Codificación láser
El desarrollo puede comenzar con un dibujo de perfil de aluminio o una muestra física y continuar con las herramientas, la extrusión de prueba y la confirmación dimensional.
Las pruebas aplicables pueden cubrir:
· Resistencia a la tracción longitudinal
· Resistencia a la tracción transversal
· Características dimensionales
· Envejecimiento térmico
· Resistencia al agua
· Expansión lineal
El método de prueba requerido y el nivel de rendimiento deben confirmarse de acuerdo con la especificación del proyecto.
Es un componente de poliamida reforzado con fibra de vidrio que se utiliza como barrera térmica y conexión estructural dentro de perfiles de aluminio con rotura térmica.
GF25 significa que el material PA66 contiene un 25% de refuerzo de fibra de vidrio.
Se pueden utilizar en ventanas, puertas, muros cortina y otros sistemas arquitectónicos de perfiles de aluminio con rotura térmica.
Sí. Jinxing puede desarrollar secciones personalizadas según dibujos de perfiles de aluminio o muestras físicas.
Un dibujo o una muestra de extrusión de aluminio, las dimensiones requeridas, la estructura de bloqueo y el método de ensamblaje son útiles para confirmar el puntal térmico estructural adecuado.
